Asi téměř každý musel alespoň jednou odizolovat vodiče. Pár drátů jde odizolovat bez problémů i bez větších zkušeností. Pokud to však děláte často a hodně, pak je lepší použít speciální nástroj – striptérku. Dnes bych vás rád upozornil na model od známé značky nářadí LAOA.
O koupi tohoto nářadí jsem přemýšlel, když jsem v garáži kompletně předělával elektroinstalaci. Sada je standardní: osvětlení, vypínače, zásuvky, v garáži, jámě, sklepě, odbočné krabice, montážní lišty. Pro drát byl použit lankový měď o průřezu 1,5 mm2, 2,5 a 4 mm2. Množství práce se zdá být malé, ale musel jsem hodně uklízet a pro finále jsem se pevně rozhodl pořídit si speciální nástroj. Usadil jsem se na ne nejlevnější (jak víme: špatná ryba znamená špatná ryba), od známé tchajwanské značky LAOA.
| Značka/Model: LAOA LA815238 |
| Funkce: stříhání, odizolování vodičů, krimpování svorek |
| Plocha průřezu drátu: 0,13-10 mm čtverečních. (8-28 AWG) |
| Koncovky: 0,5-6 mm čtverečních. |
| Svorky zapalovacího drátu: 7-8 mm čtverečních. |
Stripovač je dodáván v barevné krabičce s obrázkem nástroje, číslem modelu a příklady použití. Na zadní straně jsou charakteristiky, provozní možnosti a umístění výroby – Tchaj-wan. Čína.
Celé balení obsahuje striptér v plastovém sáčku a kupón z místního oddělení kontroly kvality. Nebyly zde žádné pokyny, protože byly zbytečné – nástroj byl intuitivní, automatický a extrémně snadno použitelný.
Rozměry stahováku jsou cca 21 x 9,5 cm.Základna je vyrobena z lisované oceli. Gumovo-plastové rukojeti nemají žádnou kategorii elektrické bezpečnosti a slouží pouze k účelům ergonomie a uživatelského pohodlí. Tito. používejte nářadí pouze s beznapěťovými vodiči. Na jedné z rukojetí je uveden model nástroje – LA815238. Kromě toho existuje model LA815138 pro vodiče o průřezu AWG 10-24. Druhým rozdílem je, že u mladšího modelu je gilotina pro dráty vyrobena přímo na výlisku rámu. LA815238 má horní nože a je přišroubován k rámu. V případě potřeby jej můžete odstranit a upravit, nebo jej můžete zjevně vyměnit zakoupením samostatně. V každém případě máme tři funkce jednoho nástroje: hlavní je odizolování vodičů, pomocná je stříhá a doplňková je krimpování koncovek na vodiče pomocí matric mezi rukojetí.

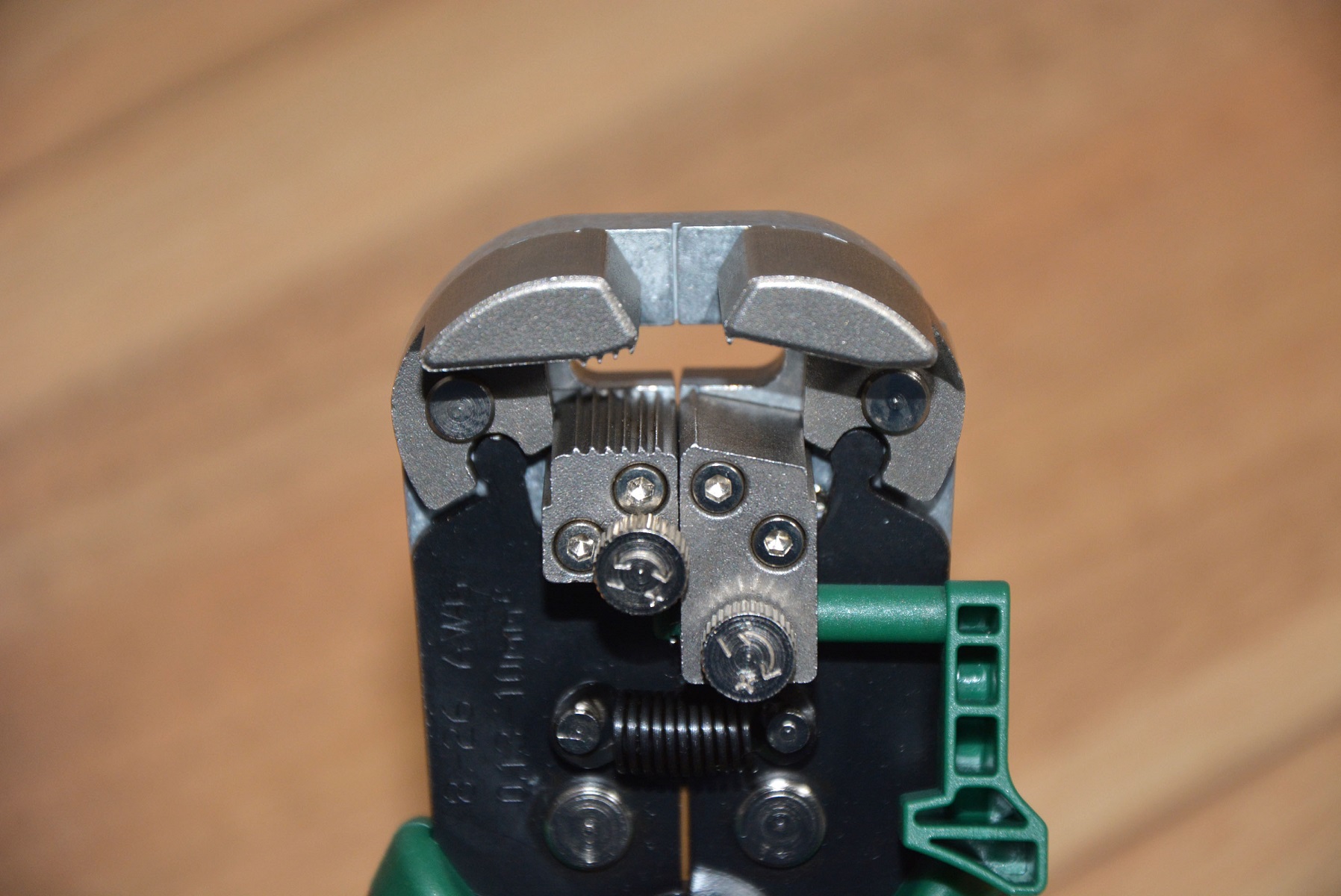

K odizolování drátů použijte čtyři čelisti na horní straně nástroje. Ty umístěné vlevo mají několik zářezů a slouží k uchycení drátu. Ty umístěné vpravo mají každý jeden zářez a jsou určeny k odtržení izolace. Nástroj je automatický, tzn. Okamžitě jsem připraven pracovat s otěžemi různých průměrů, ale v některých případech je možné upravit přídržnou sílu. To se provádí pomocí šroubu vlevo a někdy se to hodí na tenkých drátech. Ale ne pro každého. Problémem se zdá být skladba izolace. Některé jsou flexibilnější, některé méně. Klíčové slovo je zde ale někdy. V podstatě není potřeba nic upravovat.
Pro pohodlí má LAOA LA815238 omezovač délky pro odstranění izolace. Jeho dosah je ovládán druhým šroubem. Pokud není nutné omezovat délku vyjímaného dílu, pak lze omezovač sklopit a nebude překážet při práci.
Na zadní straně je nástroj nevýrazný. Pouze na plastovém krytu je napsáno, že design je patentovaný a je dobře vidět oválný otvor, kterým se odstraňují úseky sejmuté izolace. Ne všechny odstraňovače mají takový otvor a tam, kde žádný není, se musí z nástroje vytřást kusy izolace.
Slabým místem všech striptérů jsou pružiny. Poměrně často jsou vybaveny jedinou pružinou. Jsou dva, což zvyšuje spolehlivost nástroje. Pružina obsahuje 11 závitů, lze je zakoupit samostatně. A ne ty první, které narazily, ale ze stejné LAOA.
Gilotiny řezacího nože na drát na mé kopii mají drobné vady, ale jsou vyrobeny s obloukem pro snadnější řezání drátu. Nůž dobře sedí a nekouše ani ty nejtenčí drátky. Koncové lisovací čelisti jsou označeny barevnými značkami. Tloušťka kovu je zde 2,8 mm. Proč jste výše uvedené krimpování nazvali doplňkovou funkcí? Pro krimpování je k dispozici samostatný, speciální nástroj – krimpovací nebo lisovací kleště s výměnnými matricemi pro různé typy koncovek. Zde je rozsah terminálů velmi, velmi omezený. Krimpování svorek je zde tedy spíše bonusem, i když v některých situacích může pomoci.
Pro testování nástroje jsem shromáždil vodiče různých průřezů a typů izolace.
Hned řeknu, že odizolovač nezvládne všechny dráty, konkrétně dráty tlustší než 6,7 mm. To je přesně vzdálenost mezi stahovacími čelistmi. Proto je nutné vnější izolaci z vodičů PVS 2*2,5 a PVS 2*4 odstranit bez pomoci odizolovače a teprve poté s ním. A striptérovi se nelíbil drát AVVG-P 2*4. Tady je, zdá se, problém v izolaci, která spíše připomíná hrubou gumu. Nebo je to možná jen stářím tohoto kusu kabelu.
Se zbytkem drátů nebyly žádné problémy. Začněme těmi malými – montáž rádia, kroucené dvoulinky a MGTF.
Montáž lankový, izolovaný průměr 0,7 mm.
MGTF je tepelně odolný vícežilový instalační drát s fluoroplastovou izolací. V tomto případě o průměru 0,8 mm.
Odizolovač dobře odstranil izolaci, ale v odstraněném úseku jsou vidět utržené vodiče. V tomto případě měl své slovo fluoroplast – je to velmi kluzký materiál. Po malé úpravě svěrné síly však šlo vše hladce bez přerušení vodičů.
Drátek o průměru 0,9 mm. Okamžitě bez seřízení se zlomí dvojice vodičů. Po úpravě – super.
Kroucená dvojlinka o průměru 0,8 mm. Vůbec žádný problém.
Drát AWG18 a takzvané „nudle“ s různým počtem vodičů byly umístěny do odstraňovače izolace najednou, spíše než jeden vodič najednou. Výsledek je plus.
Dále byly použity nejčastěji se vyskytující měděné dvoužilové SHVVP 2*0,75 mm2, SHVVP 2*1,5 mm2, již zmíněné PVS 2*2,5 a PVS 2*4 s nožem odstraněnou vnější izolací a kusem starého drátu. , podobně jako AVVG-P 2*4.
U ShVVP 2*0,75 mm2, ShVVP 2*1,5 mm2 jde vnější izolace bez problémů. Ze starého konvenčního AVVG-P 2*4 je to někde snadné, jinde špatné, ale tady to drží prostě brutálně. To není snadné udělat ani s nožem.
A je třeba poznamenat, že vnější plášť na těchto drátech obklopuje každý vodič a není nasazen jako kambrický nebo tepelně smrštitelný, tzn. mnohem lépe přilne k vodičům.
Dále odstraníme izolaci z vodičů, přičemž do odstraňovače izolace vložíme dva vodiče najednou. Nástroj funguje bez problémů.
Velmi dobře se projevuje omezovač délky pro odstranění izolace. Díky natažení izolace je výsledek o milimetr menší než stanovená délka, ale zařízení je stále užitečné a pomáhá odstranit požadovaný úsek bez následného ořezávání přebytečné délky měděných pramenů. Vhodné pro instalaci zásuvek, vypínačů, automatů atd. s určitou hloubkou hnízda.
Pokud potřebujete odstranit velký kus izolace, můžete to udělat na krátké kousky a poté je setřete rukou.
“AVVG-P 2*4” nabízel nelítostný odpor. Zde nejenže je vnější plášť vyroben spíše z pryže než z polyvinylchloridu, ale izolace důkladně zaschla k jednotlivým vodičům. Výsledek zde tedy není zdaleka růžový, ale není to vina striptéra. Tento drát je jen v koši, je to jen experiment.
Pokračování kabelem se dvěma kroucenými páry a koaxiálním. V obou případech nejsou na nástroj žádné stížnosti. Z kabelu s kroucenými páry snadno odstraní vnější izolaci a izolaci ze všech vodičů dohromady. U koaxiálních kabelů odstranění vnější izolace nepoškodí oplet obrazovky.
A nakonec experimenty s krimpováním koncovek auta, které byly po ruce. Mají dva páry okvětních lístků. Pár krátkých pro krimpování měděného drátu, druhý pár s delšími okvětními lístky pro omotání drátu izolací. Pokud se krimpování provádí speciálními lisovacími čelistmi s vhodnými matricemi, pak se oba páry plátků upnou současně. V tomto případě, když je matrice silná pouze 2,8 mm, musí být okvětní lístky zvlněny v párech, což není příliš výhodné.
Ne všechno se povedlo hned, ale jakmile si na to zvyknete, může se vám tato funkce odizolování hodit.
Není důvod považovat funkci krimpování svorek za nedostatečně vyvinutou – jedná se o doplňkovou možnost a je implementována stejným způsobem v mnoha jiných odstraňovačích. Hlavní a pomocné funkce jsou přitom implementovány perfektně. Můžete řezat dráty bez bočních řezaček a můžete odstranit izolaci drátů v poměrně široké škále oblastí průřezu a pro širokou škálu účelů. LAOA LA815238 dokáže skutečně usnadnit práci jak profesionálům v každodenní práci, tak domácím řemeslníkům. Po seznámení a otestování nástroje mi zbyla pouze jedna otázka: „Proč jsem si jej nekoupil dříve?“
O autorovi
Baví mě porozumět tomu, jak různá zařízení fungují, jak jsou uspořádána, identifikovat slabé a silné stránky, porovnávat s jinými podobnými. Kontakty pro komunikaci o otázkách spolupráce: e-mail — inko1973@rambler.ru Skype: inko1973
Navzdory všudypřítomnosti bezdrátových technologií se kroucená dvoulinka nerada vzdává své pozice a řada i běžných uživatelů se musela vypořádat s nutností připojit k hubu další linku a zalisovat pár konektorů. Ale je to jedna věc, pokud taková potřeba nastane doma – to se stává zřídka a neexistují žádné zvláštní požadavky na kvalitu připojení. Jednou nebo dvakrát můžete kabel přeříznout nožem a zalisovat konektory plochým šroubovákem.
Pokud to ale musíte dělat často a/nebo jsou požadavky na kvalitu komunikace vysoké, pak se bez speciálního nástroje neobejdete. Pro každou operaci s kroucenou dvojlinkou existuje vlastní typ nástroje:
1. Pro odříznutí kabelu se používají odstraňovače izolace.
2. K lisování konektorů se používají lisovací kleště na konektory – „krimpovací“ nebo jednoduše „krimpovací“ kleště.
3. Testery krouceného páru se používají ke kontrole kvality krimpování a správného připojení.
4. Nástroj křížení („ukončení“). Při použití kroucených párových kabelů pro telefon nebo speciální komunikaci se ke křížení konců kabelů přes křížové panely používají „svorky“. V případě konvenčních lokálních sítí se koncovky používají pro připojení kroucených párů kabelů k patch zásuvkám. Jaké těsnění koupit a zda vůbec koupit, závisí na tom, jak často bude potřeba. V ojedinělých případech můžete použít tenký šroubovák. Pokud musíte spínací zásuvky instalovat poměrně často, můžete si pořídit jednoduchou „koncovku“ například v kombinaci se striptérem. K servisu příčných panelů budete potřebovat specializovaný nástroj.
Charakteristika nástroje s kroucenou dvojlinkou.
Typ nástroje.
Odizolovací nástroj – striptérky. Existuje velké množství druhů tohoto nástroje, není možné dát jasná doporučení ohledně výběru (nástroj, který je vhodný pro jednoho, se může zdát velmi nepohodlný pro druhého; mnozí obecně dávají přednost použití papírnického nože). Pozor byste si měli dát pouze na možnost nastavení stupně přítlaku nože – při řezání FTP kabelů by se vnější izolace neměla prořezávat, ale pouze řezat. A při odstraňování izolace z běžného UTP kabelu by nůž neměl jít hluboko – pokud „dosáhne“ jakéhokoli jádra, velmi brzy se na tomto místě ulomí.
Někdy je striptérka navíc vybavena nožem nebo kleštěmi pro vyrovnání kabelové ořezy – to může být užitečné, pokud nemáte v lisu ořezávací nůž.
K výběru krimpovací nástroj je třeba přistupovat s plnou odpovědností – rčení „lakomec platí dvakrát“ platí pro lisy v nejvyšší míře. Levné krimpovací kroužky mohou mít vůli a deformace hned po vybalení, a i kdyby ne, levný měkký kov a konstrukční nedostatky velmi rychle pomohou ke vzniku stejných vůlí a deformací. V důsledku toho budou konektory nerovnoměrně zvlněny a dokonce se zlomí, dráty budou přeříznuty atd.
Existují dva typy krimpovacích strojů:
1. Nůžkový typ. Na jedné straně jednoduchá konstrukce zajišťuje spolehlivost nástroje. Na druhou stranu tento typ krimpovačů vyžaduje vysokou přesnost při instalaci krimpovacích sekcí – při sebemenší vůli v ose nástroje bude konektor krimpován nerovnoměrně. Některé z těchto krimpovacích krimpovačů umožňují nastavení polohy krimpovací nebo uzamykací sekce, ale měkký kov základny může znamenat, že polohu bude nutné nastavovat velmi často.
Při výběru lisu tohoto typu byste měli upřednostňovat modely se spolehlivým axiálním spojením (dvoubodové, na šroubu nebo pevném čepu) a lisovacími sekcemi na závěsu s vodítky – pro rovnoměrné lisování.
2. Zatahovací typ. Konstrukce takových krimpovačů je složitější a jsou obvykle znatelně těžší než krimpovače prvního typu. Tato konstrukce zajišťuje rovnoměrné zalisování všech vodičů kabelu stejnou silou, ale klade zvýšené nároky na kvalitu výrobních dílů – nekvalitní krimpovač tohoto typu může skřípnout nebo podskřípnout konektory a chybí možnost nastavení krimpování hloubka na levných modelech.
Krimpovací lisy jsou často vybaveny břity pro odizolování kabelů, ale jejich použití místo odstraňovače je nepohodlné – tíže samotného lisu a obtížné nastavení přítlaku nože znesnadňují správné odstranění izolace. Pro ojedinělé případy lze tento nůž stále použít, ale pro časté používání je lepší pořídit si samostatný striptér. Ale přítomnost nože pro hladké kabelové ořezy nebude to k ničemu.
Krimpovací mohou Podpora různých konektorů. Nejběžnější podporovaný konektor je osmipinový 8Р8С (RJ45) – používá se pro kabelové připojení v sítích Ethernet. Čtyř- a šestipinové konektory 6Р4С a 6P6C (RJ11, RJ14, RJ12) se používají v telefonních sítích. Čtyřpinový konektor 4Р4С (RJ9) se používá k připojení sluchátek k zařízením.
Krimpovač byste si neměli kupovat „v nepřítomnosti“ – zvláště pokud jej musíte používat často a hodně. Je velmi vhodné jej před nákupem držet v ruce, zhodnotit pohodlnost a hmotnost nástroje a vyzkoušet jej na několika (předběžně s sebou) konektorech. Měli byste to alespoň párkrát vyzkoušet ne na prázdném konektoru, ale s kouskem kroucené dvoulinky a poté zhodnotit kvalitu krimpování (zda je krimpovaný kabel vytažený z konektoru, zda nejsou přerušené vodiče, atd.)
Testery jsou nabízeny v široké škále možností a cen – od jednoduchých levných „dialerů“, které dokážou určit pouze integritu vodičů, až po drahé profesionální, které provádějí kompletní detekci chyb kabelového vedení, identifikují všechny vady a vzdálenosti k nim.
Pro domácí použití nemá smysl kupovat kroucenou dvojlinku – doma většinou stačí LED na síťové kartě a rozbočovači. Ale při instalaci a údržbě velkých lokálních sítí může použití kroucené dvoulinky ušetřit značný čas.
Pro domácí a poloprofesionální použití bude stačit, pokud má tester následující příležitosti:
– testování otevřeného obvodu: kontrola integrity každého vodiče s příslušnou indikací;
– testování správnosti zapojení: určení správnosti zapojení v konektorech pro přímé i křížené kabely s odpovídající indikací;
– Zkouška zkratu: určení nepřítomnosti zkratů mezi jakýmkoliv párem vodičů, indikující zkrat, pokud je přítomen.
– kontrola integrity obrazovky ve stíněných FTP a SFTP kabelech
U levných modelů nemusí být tyto funkce implementovány příliš pohodlně – například budete muset sledovat světelnou sekvenci a jas LED okem.
Možnosti výběru
K odizolování kabelu budete potřebovat striper. Stojí od 200 rublů.
Pro krimpování konektorů místní sítě budete potřebovat krimpovací nástroj pro konektory 8P8C – stojí od 500 do 1500 rublů, ale nástroj z nižší cenové kategorie byste měli vybírat s velkou opatrností.
Pokud kromě místních sítí plánujete pracovat s telefonními sítěmi, budete potřebovat „krimp“, který podporuje příslušné konektory. Stojí 600-1200 rublů.
Chcete-li zkontrolovat položené a zvlněné kroucené páry, budete potřebovat tester za cenu 600 rublů.
