Je možné připevnit stěnové tyče k sádrokartonu?

Zde shromáždíme řešení pro případy, kdy je upevnění na stěny a/nebo stropy z toho či onoho důvodu obtížné nebo nemožné. Při plánování školky je krátkozraké rozhodnout se ji obložit sádrokartonem nebo (ještě hůř) místo stěn udělat sádrokartonové příčky. Když nás lidé kontaktují ve fázi hrubé rekonstrukce, takové momenty korigujeme (kvůli sádrokartonu se značně omezí a prodraží výstavba sportovního areálu). Spousta našich zákazníků ale sádrokartonové stěny pod areálem nedělala záměrně. Buď se nastěhovali do zrekonstruovaného bytu, nebo si ho pronajali, případně provedli rekonstrukci a až později si řekli, že potřebují komplex. Sádrokartonové desky se hojně používají například v podkroví, kde příčky a podhledy zjednodušují uspořádání místností, snižují výšky a vytvářejí objem. Ani v těchto případech není vše ztraceno. Jen budete muset více přemýšlet, více počítat, jednat v mezích. Zpravidla však existuje cesta ven. Do různého stupně obtížnosti.

Obsah

1. Případ 1. Petrohrad. Hlavní stěny jsou pokryty sádrokartonem (s mezerou). Upevnění do betonu přes sádrokarton
2. Případ 2. Moskva. Nejsou zde žádné hlavní stěny (sádrokartonové příčky). Strop je dvouúrovňový, je zde betonová plocha. Montáž od podlahy ke stropu na distanční sloupky
3. Případ 3. Solba. Potřebujete stojany. Je zde strop, ke kterému nelze připevnit. Kombinovaný držák na stěnu a sloupek s upevněním stojanů k podlaze
4. Případ 4. Belyaninovo. Upevnění stojanu do betonu přes sádrokartonový strop. Kombinovaná montáž (stěny + strop)
5. Případ 5. Shapovo. Při upevnění stojanů na strop a podlahu je nemožné
6. Případ 6. Moskva. Při upevnění na stěny a stropy není možné. Technologie blokového domu. Princip tří kufrů
7. Shrnutí
8. Co je za problém
9. Způsoby připevnění nástěnných tyčí
10. Instalace s překvapením
11. Instalace na povrch sádrokartonové stěny

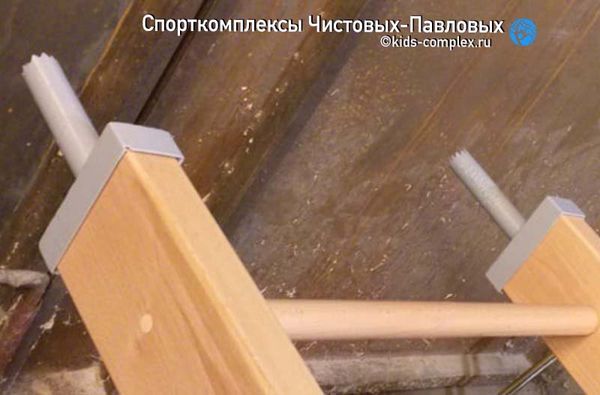

Případ 1. Petrohrad. Hlavní stěny jsou pokryty sádrokartonem (s mezerou). Upevnění do betonu přes sádrokarton

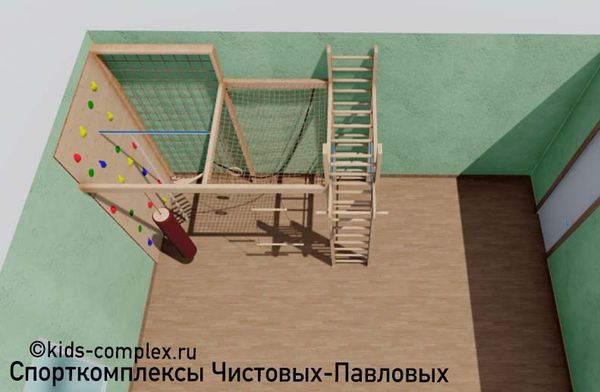

Komplex pro dva kluky. Při dělení pokojů dostal mladší velký pokoj za předpokladu, že bude mít komplex, který by oba využívali. V tomto případě je stěna s dveřmi vyrobena bez sádrokartonu a protější stěna je jím opláštěna a s mezerou (v průměru asi 100 mm). V takové situaci je možné postavit komplex pomocí konvenční technologie s určitými nuancemi. Nuance jsou následující: (1) Je nutné rozložit zátěž, oddalování od bodového upevnění. To znamená, že komplex navrhněte tak, aby opičí mříže a trám hnízda nevedly přímo do zdi, ale buď na mříže zdi, nebo na lezeckou stěnu, nebo na gladiátorskou síť. (2) Použití pro upevnění nástěnných tyčí a lezeckých stěn dlouhý upevňovací prvek do betonu skrz sádrokarton v kombinaci se specializovanými hmoždinkami pro zpevnění hypokartonové vrstvy. Jinak je provedení a montáž komplexu standardní.

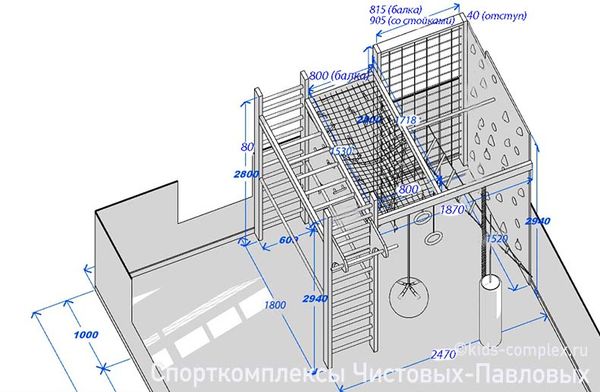

Případ 2. Moskva. Nejsou zde žádné hlavní stěny (sádrokartonové příčky). Strop je dvouúrovňový, je zde betonová plocha. Montáž od podlahy ke stropu na distanční sloupky

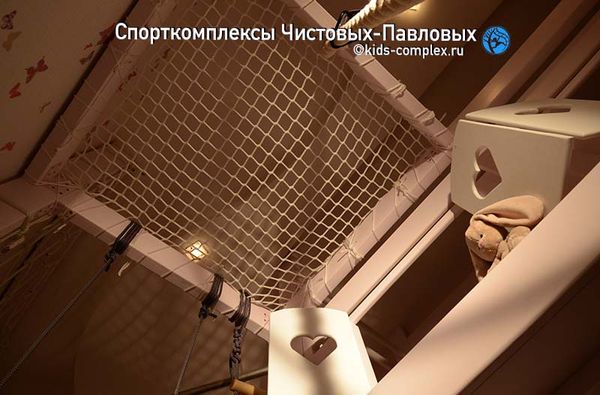

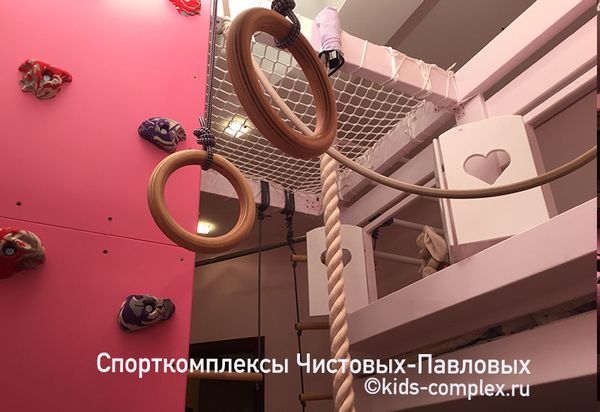

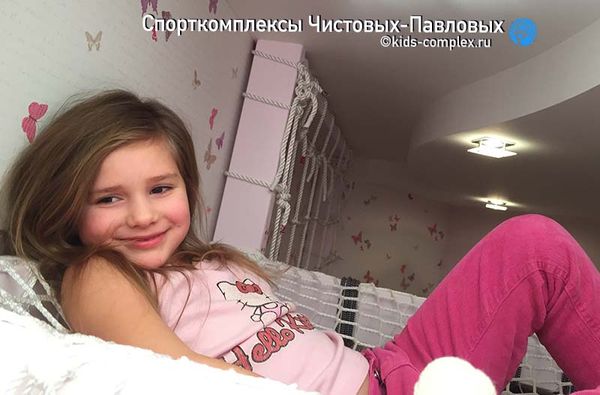

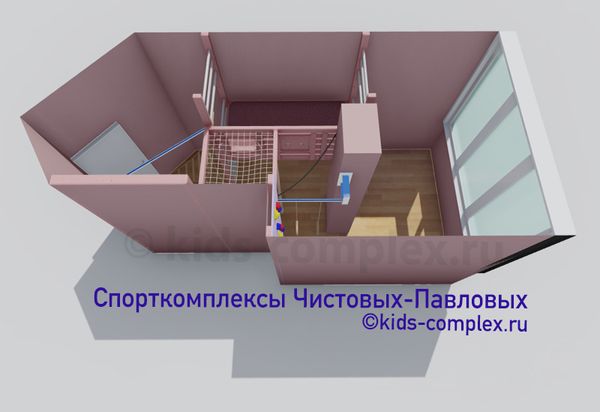

Jedná se o komplex pro dívku školního věku v malé místnosti nestandardního profilu se sloupem uprostřed. Ke sloupu a stropu lze připevnit pouze v některých oblastech. V tomto případě byl komplex umístěn na 8 stojanech v prostoru mezi podlahou a stropem. Distanční uchycení dole je zvedák (obvykle je výška nástavce zvedáku malá, cca 60 mm). Podle naší praxe na 7-8 distančních sloupků lze použít k instalaci komplexu jakékoli složitostive velkých i malých místnostech. Spolehlivý systém spojování nosníků v několika rovinách podél horního obrysu zajišťuje, že se hřebeny nevysouvají z podpěry.

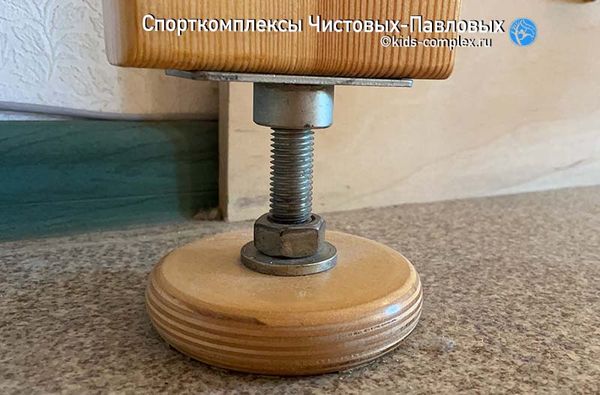

Zvedák nepoškozuje podlahu a nevyžaduje další fixaci. Na stropě se zpravidla používá rozmetadlo „bot“, které chrání stojan před opuštěním rozmetadla.

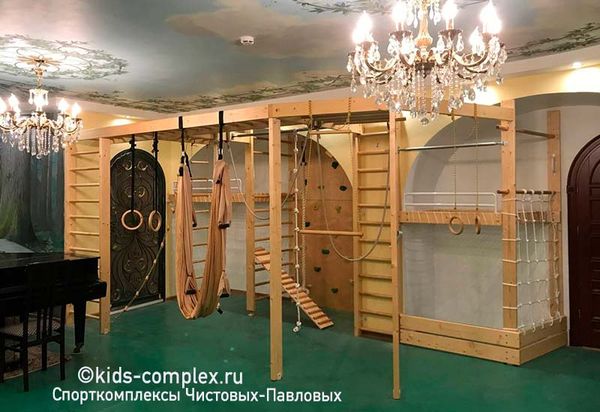

Případ 3. Solba. Potřebujete stojany. Je zde strop, ke kterému nelze připevnit. Kombinovaný držák na stěnu a sloupek s upevněním stojanů k podlaze

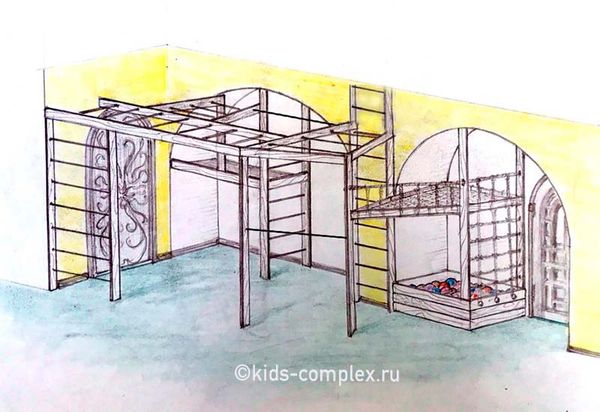

Někdy ve velké místnosti, abyste oddělili trámový systém od stěn, musíte použít kombinované upevnění: na stěny a stojany. V našem projektu pro klášter Solba se stropu nelze dotknout: je vyzdoben složitými malbami. Komplex velké plochy byl smontován na 8 regálů (plus nástěnné příčky u zdi), byly použity oba typy regálů: distanční podlahové klenby ve výklencích a regály s fixací k podlaze ve volném prostoru pod nosníky. Dilatační upevnění je možné, pokud je zajištěna absolutní tuhost (jack-beton). Pokud dojde k upevnění mezi podlahou a trámem, dřevo může mírně „chodit“. V tomto případě, aby se zabránilo vypadnutí stojanu z distanční vložky, je připevněna k podlaze bodově.

Rozdíl mezi uchycením rozpěrky a upevněním s fixací do podlahy je v tom, že v prvním případě není nutné podlahu vrtat, ve druhém je to nutné. To je možné, pokud v podlaze pod komplexem nejsou žádné komunikace. Otvor pro držák, který připevňuje stojan k podlaze, může být malý a úhledný. Někdy jsou oba tyto typy upevnění kombinovány v jednom komplexu.

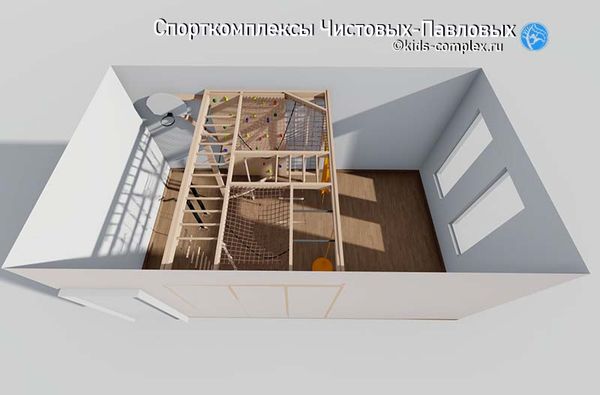

Případ 4. Belyaninovo. Upevnění stojanu do betonu přes sádrokartonový strop. Kombinovaná montáž (stěny + strop)

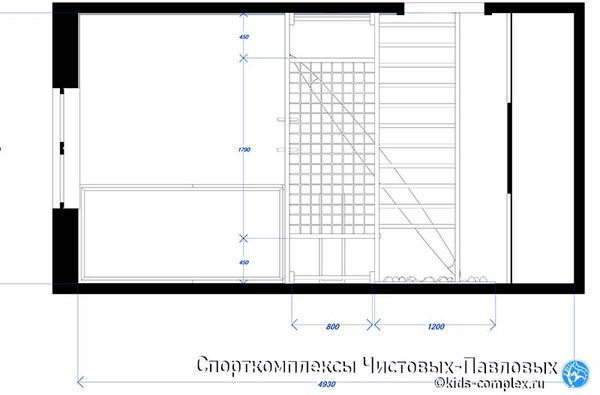

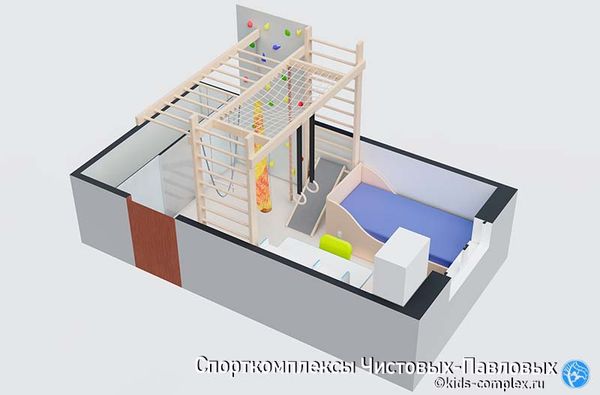

To je typický případ pro sportovní koutky uzavřené ve velkých místnostech. Chcete-li nainstalovat takový roh, musíte upevnit nástěnné tyče směrem od stěn. Pokud je strop zavěšený, pak zpravidla připevňujeme stojany k podlaze. Pokud je to sádrokarton, tak stojan umístíme do betonu přes sádrokarton. K tomu jsou hlavy s upevňovacím kolíkem pevně připevněny k stojanům nahoře. Nejprve musíte změřit vzdálenost mezi sádrokartonovým stropem a betonem (to lze provést například v oblasti svítidel. Tuto vzdálenost musíte znát, protože hlavy jsou vyrobeny přesně na míru. Hroty mají na konci zářezy, kterými se stojánek při zatlačení „zakousne“ do betonu B v místnosti pod sádrokartonem zůstává lakonická čelenka, v barvách kovu komplexu.Navíc stojánek je pevný nejméně ve dvou rovinách, někdy v různých výškách (to je určeno strukturálními rysy komplexu).

Poté, co takový komplex dosloužil svou životnost, může být demontován. Otvory, které poté ve stropě zůstanou, nebudou větší než otvory z demontovaného stropního reflektoru. Bez větších oprav je snadno opraví každý interiérový dekoratér.

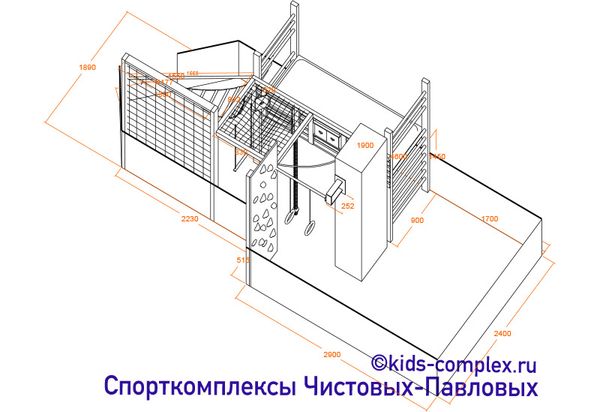

Případ 5. Shapovo. Při upevnění stojanů na strop a podlahu je nemožné

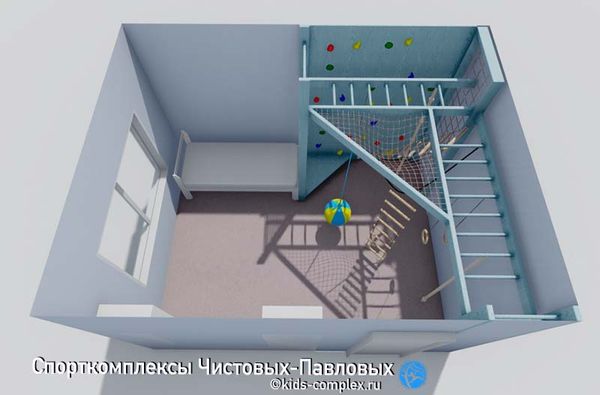

Velmi zřídka nastávají situace, kdy není možné připevnit stojany ke stropu i k podlaze. Například zde je strop zavěšen a v podlaze jsou komunikace. Od stěn je oddělen jeden nástěnný stojan na tyče, který je nahoře upevněn pomocí opičích tyčí a objímkového nosníku. Ale stojan dole není spolehlivý (postel není vestavěná). Lze ji zajistit spádem (schůdkem nebo policí), který prochází mezi stojanem a stěnou v úrovni podlahy. Pokud mezera mezi podlahou a tímto schodem chybí nebo je minimální, rušení, které tento design vytvoří pro lezení, je sníženo. Upevnění regálů k podlaze není elegantním opatřením, je nutné jej použít, když všechny ostatní způsoby nelze použít. Stojan lze upevnit rámem na podlahu pokrytou rohožemi. V obývacím pokoji tento způsob není úspěšný.

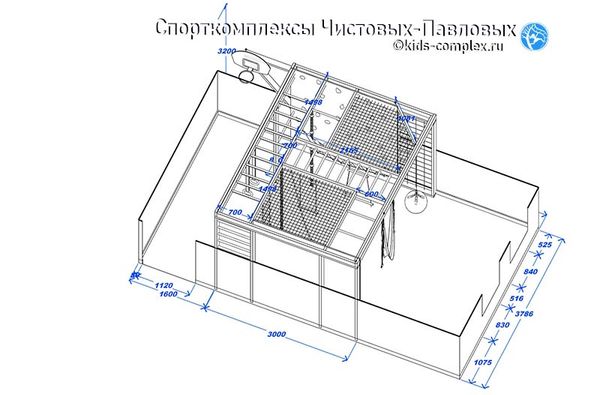

Případ 6. Moskva. Při upevnění na stěny a stropy není možné. Technologie blokového domu. Princip tří kufrů

Tento komplex byl navržen pro rodinu, která v té době měla šest dětí různého věku (od 6 do 14 let). Rodina je bohatá, ale žije v pronajatém bytě. Naprosto vše v bytě (stěny, stropy) je pokryto sádrokartonem s velkými dutinami. Zároveň se nic (ani stěn ani stropu) nemohlo výrazně dotknout, protože bydlení bylo považováno za dočasné. Nešlo také připevnit k podlaze. Na první pohled se problém zdál neřešitelný (bez těžkopádných řešení, jako je příčný potěr s trámy na podlaze, který považujeme za lezecký a špatně estetický, nebo budování trapézových vazníků přes všechny stěny místnosti, jednoznačně odstranění nestability a modelování těžiště tak, aby byl komplex spolehlivý a bezpečný).

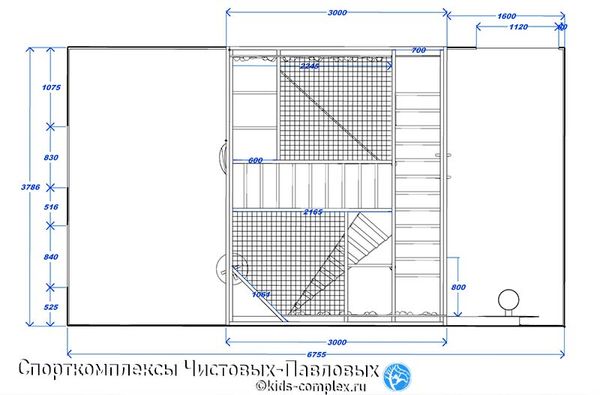

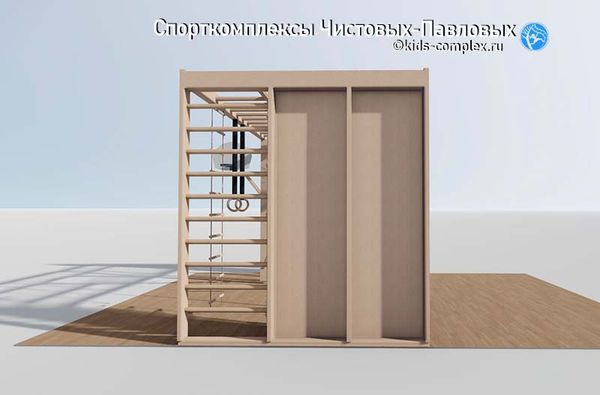

Nakonec byl problém vyřešen kompaktněji vývojem “koncept tří kufrů”. Jsou vyrobeny tři nezávislé, absolutně tuhé rámy. Dva z rámů stojí podél stěn (rozměry každého jsou 2560 (výška) x 3000 (délka) x 120-140 mm (tloušťka). Tento rám je „krabice“, absolutně tuhá, která je umístěna na podlaze v kontaktu se stěnami (s drážkami pro sokl), připevněné k podlaze oboustrannou páskouzcela eliminovat jeho posun. Všechny trámy a trámy, které přicházejí do styku se sádrokartonem, jsou opatřeny nátěrem. antivibrační změkčení (pogumovaný) povlak. Poté můžete rám při stěhování demontovat. Tato skica ukazuje rám vedle dveří. Naproti je úplně stejný rám na protější stěně.

Pozadí rámové lezecké stěny.

Třetí “kufr” – horní rám, leží na těchto dvou schodech. Také lícuje se stěnami, bez minimální mezery, aby se zcela eliminovalo posunutí. Naši řemeslníci a instalatéři vědí, jak na to. To se provádí řezáním horních nosníků na přesnou velikost na místě. Zátěž podél stěn odlehčí dva dlouhé trámy stojící na „stupních“ spodních rámů a přebírající zatížení na sebe. Dále je rám horního obrysu sestaven na místě přesně podle velikosti. Proč to funguje? Protože všechny tři rámy samy o sobě jsou absolutně tuhé (dostatek spojovacích prvků) a lícování se stěnami je kompletní (posuv v libovolném směru je zcela vyloučen), spojení mezi rámy je také tuhé. Dále to vše zatížíme gravitačně (děti lezou) a tato zátěž se v tomto systému rozloží. Pokud jsou technici náležitě kvalifikovaní, je tento systém spolehlivý. Kromě toho lze mnoho prvků těchto konstrukcí demontovat a „vzít s sebou“, pokud je zapotřebí přesun (budeme mluvit o opětovném sestavení horního okruhu, ale je to potenciálně možné).

Nyní pojďme mluvit o samotné výplni, která je z velké části určena rámem horního obrysu. Pracujeme v metodice, která identifikuje 7 oblíbených dětských pohybů – houpání, válení, kroucení, skákání, šplhání, visení, balancování. Komplex bude tím více žádaný, čím větší bude rozsah poskytovaných pohybů. Komplex by měl navíc poskytovat variabilitu (děti unaví monotónnost). To je zajištěno přechody mezi střelami. Pokud na areálu visí 9 namontovaných projektilů a z každé je možné přejít alespoň na 2 sousední, pak celkový počet způsobů, jak areálem projít, dosahuje 5000. Zde je situace komplikovaná tím, že mnoho dětí bude lézt současně. Někdy všech šest. To znamená, že musí mít náhradní „místa“ pro výkyvné střely a musí být postaveny tak, aby do sebe střely nenarážely. Amplituda houpačky pro starší děti je asi 1,5 metru tam a zpět. To znamená, že takových míst potřebujeme mít mnoho. Vše je jednoduché, ale ve velkém měřítku. Trochu v duchu uličních komplexů, protože mají obvykle plochu 3×4 metry. Ale přesto, s přihlédnutím k tomu, že je to doma. Prozatím neexistují žádné zbytečné možnosti, které by zvýšily náklady. Ale je potenciálně možné toto vše malovat, například malovat lezecké stěny nebo je vyrábět ručně. Přidejte nástěnné lišty nebo jiné Z utilitárního hlediska je to naprosto zbytečné. Úkolem je vejít se do 12 mXNUMX. šest dětí je již netriviální (a hnízda s tím opět pomáhají), takže doporučujeme to nekomplikovat.

Shrnutí

Říká se, že když nemůžeš, ale opravdu chceš, tak můžeš. Mnoho lidí při rekonstrukcích používá sádrokarton, aby potěšilo projektanta nebo dodavatele, protože pro stavebníky je snadné a rychlé pracovat. Dětský pokoj je místem, kde stojí za to trochu ustoupit od konvenční techniky a zamyslet se obývají celý prostor v celém objemu. Děti, na rozdíl od dospělých, nežijí sezení u stolu nebo ležení na pohovce. Děti jsou neustále v pohybu, je to jejich přirozený stav. A většinou jsou to právě oni, kdo váš byt znají a využívají více, než vy sami znáte a využíváte. Ano, možná jim to nebude dovoleno. Ale pokud je to dovoleno, budou lézt všude, jezdit na dveřích a lézt po stěnách. A pro ně je to normální. Není normální plánovat dětský pokoj „daleko od pohovky a televize“. Abnormálně rigidní rozdělení mezi „tady spí“, „tady studují“ a „tady si hrají“. Dětský mozek je zpočátku syntetičtější. Více pravomyslný, chcete-li. Schopnější více paralelních činností (věšení hlavou dolů a poslech pohádky). A psychologie založená na důkazech ukazuje, že k ranému intelektuálnímu vývoji dochází prostřednictvím pohybu a pohybu. V raném dětství vývoj tělesně-kinetický a zrakově-prostorový inteligence, následuje logicko-matematický, sociální, osobní, kreativní. Jinými slovy, pánové rodiče, Pokud chcete, aby bylo vaše dítě chytré, dejte mu možnost neustále se hýbat. Jak to udělat a přitom přežít ve velkém městě? No, dostaneš odpověď. Při plánování dětského pokoje se vyhněte extra pohovce a televizi, odstraňte skříňky na chodbě, vytvořte minimální rám a pevnou postel, na které se bude skákat, a dejte dětem možnost neustále lézt. A pokud jste v předchozí fázi udělali chybu a váš dodavatel vám již „zabalil“ váš zbrusu nový byt do sádrokartonu (nebo jste koupili již připravený k rekonstrukci) – nezlobte se. Pokud existuje touha, budou příležitosti. Téměř vždy je možné (i když je to složitější a dražší) něco vymyslet. Byli jsme to my, kdo klidně měnil opravy pro takové účely (máme takovou ideologii – to je pro nás normální). Pokud to nechcete předělávat, můžete se vyřádit a v současných podmínkách něco vymyslet. Tento článek bude aktualizován o nová řešení, kde jsme museli překvapit zákazníky a překvapit sami sebe. Pošlete nám své nápady na rozvoj sádrokartonových prostor, rádi je zveřejníme.

Nástěnné tyče jsou často instalovány v domácnostech, nejen v dětských pokojích, ale také jako doplněk sportovního vybavení pro dospělé pro trénink. Montáž střely není ve většině případů náročná, různé možnosti lze velmi snadno vhodným způsobem zajistit.

Švédská stěna v interiéru pokoje Varianta provedení a upevnění švédské stěny Švédská stěna v dětském pokoji

Při pokrytí místnosti sádrokartonem však vznikají problémy, protože taková úprava neposkytuje plnou podporu, tím méně tuhou fixaci. Neexistují však žádné beznadějné situace a s použitím některých triků budou nástěnné tyče namontované na sádrokartonové desce plnit své funkce.

Celý obsah materiálu

Co je za problém

Takové sportovní vybavení se obvykle instaluje dvěma způsoby:

Vrašpor. Když je stěna namontována ke stropu a podlaze pomocí rozpěrky, stačí to pro pevnou fixaci;

Pokud jsou na nástěnném rámu desky ze sádrokartonu s prázdným prostorem pod ním, jsou přirozeně takové možnosti instalace nemožné. V první možnosti není možné vytvořit důraz na sádrokartonový strop, protože zavěšená konstrukce z kovových profilů pokrytých sádrokartonem je jednoduše deformována s možným dalším zničením.

Možnost designu pro místnost se švédskou stěnou

Ve druhém případě je také poměrně obtížné vyrobit kvalitní spojovací prvky a ani hmoždinky do sádrokartonu situaci nenapraví, při takovém zatížení nebudou moci sportovní vybavení po dlouhou dobu udržet.

Typicky jsou hmoždinky proti molům nebo motýlům navrženy pro zatížení 15-25 kg na bod. Proto při výběru metod pro instalaci stěnových tyčí musíte vyřešit hlavní problém – nedostatek silné a pevné základny na jedné z rovin (stěny nebo strop).

Návrh dětského pokoje se švédskou stěnou

Nejjednodušší možností je poskytnout možnosti instalace projektilu ve fázi oprav. Často je však nutné provést instalaci ve stávající situaci.

Způsoby připevnění nástěnných tyčí

Nejjednodušší možností by bylo, kdyby byla místnost pokryta sádrokartonovou deskou pomocí bezrámové metody. V tomto případě mohou být nástěnné tyče připevněny ke stěně pomocí standardních upevňovacích prvků.

Výkres s rozměry nástěnných tyčí pro montáž na stěnu

Nebo s dilatací do stropu a podlahy. Tato možnost dokončení se však používá zřídka, častěji jsou stěny pokryty sádrokartonem s předběžnou montáží základny rámu. Problém se řeší pomocí následujících metod.

Možnost zdobení místnosti se stěnou v modrých tónech

Instalace s překvapením

Je třeba si uvědomit, že za žádných okolností byste neměli připevňovat nástěnné tyče s důrazem na zavěšené sádrokartonové stropy. Deformace opláštění a rámu na stropě je nevyhnutelná a kvalita takové fixace je dost sporná.

Příklad upevnění stěny překvapením

Instalace se provádí následovně:

1. Je vybrána požadovaná plocha pro instalaci a strop v tomto bodě musí být jednoúrovňový bez dalších vrstev a profily rámu by neměly procházet body kontaktu mezi stěnou a sádrokartonovými deskami. Kontrola přítomnosti částí základny zavěšeného stropu je velmi jednoduchá, stačí se projít po oblasti pomocí magnetu, který bude indikovat přítomnost kovu pod pláštěm.
2. Povrch je u nástěnných tyčí označen podle velikosti. Proč je lepší jej umístit na zamýšlené místo instalace?
3. Poté musíte vyříznout otvory, do kterých půjdou stojany z profilu stojanu. V případě potřeby se v těchto místech odstraní izolace nebo zvuková izolace pod sádrokartonem.
4. Švédská stěna je instalována a upevněna překvapením podle obvyklého schématu od výrobce.

Určitě byste měli zkontrolovat elektrické schéma, zda pod sádrokartonovým stropem nejsou skryté kabelové vedení!

Po montážních pracích je nutné utěsnit viditelné části otvorů. To lze provést pomocí vybraných dekorativních překrytí nebo utěsnění omítkou. Druhá možnost však zničí vzhled stropu.

Výkres pro připevnění nástěnných tyčí k sádrokartonu

Pokud je strop sestaven od začátku, je snazší zpočátku vytvořit výřezy v sádrokartonových deskách pro nástěnné tyče. Během dokončovacího procesu budou tyto nedokonalosti spolehlivě skryty. A také můžete sportovní vybavení upevnit na zeď pomocí odolných spojovacích prvků.

Instalace na povrch sádrokartonové stěny

Nejjednodušší situací je kombinovat dokončení místnosti se sádrokartonem a instalaci stěnových tyčí.
V této situaci musíte střelu namontovat přímo na nosnou stěnu pomocí stávajícího držáku.

Proces vrtání otvorů pro spojovací prvky

Také ve fázi oprav můžete vytvořit záložky pro opláštění ve formě silného dřevěného trámu. Hlavní věc je vybrat sekci řeziva, která bude umístěna přímo pod zadní stranou listu.

Po dokončení práce se stěnové tyče instalují přímo na tyto plochy.

Pokud je povrchová úprava sádrokartonu již připravena, ale musíte ji nainstalovat, měli byste použít silné upevňovací šrouby – kotvy. Pro toto kování se nejprve vyvrtají otvory do sádrokartonu a poté do zdiva.

Pokyny pro instalaci nástěnných tyčí do sádrokartonu

Kotvy se zatloukají do připravených vyvrtaných bodů a stěnové tyče se bez problémů přichytí k povrchu.

Proces úpravy výšky stěny

Video ukazuje proces připevnění stěnových tyčí k sádrokartonu.

V blocích z měkké pěny a pórobetonu musíte použít krokodýlí spojovací prvky, protože běžné kotvy nebo hmoždinky nebudou bezpečně upevněny v křehkém materiálu stěny.

Možnost montáže nástěnných tyčí

V jiných situacích se způsoby upevnění vybírají individuálně, ale hlavní věcí je dodržovat pravidlo: stěna musí být připevněna k pevným opěrným bodům: betonová podlaha, cihlové nebo betonové zdivo.
