Egoriy
Pak opravdu nechápu, kam jde napětí tohoto produktu ze statoru, do rotoru generátoru nebo jak a když do generátoru, tak jak??

“Celá naše tendence k optimismu pramení z naší neschopnosti představit si, jaký druh klystýru se nám osud rozhodl zítra dát.” I. Huberman

“Celá naše tendence k optimismu pramení z naší neschopnosti představit si, jaký druh klystýru se nám osud rozhodl zítra dát.” I. Huberman

Zapalte ji jednou a pak se zmagnetizuje. Je špatné, že vzrušení mizí. A šíření ven je řízeno AVR.
Vykopal jsem pokyny pro AVR 440 http://www.eftechno.ru/upload/iblock/13. 3cc90d.pdf
zdá se být stejný. Existuje i prodejní web, jsou tam technici, možná ti poradí s AVR. http://www.eftechno.ru/spare-parts/auto. mford/179/

Mimochodem asi 341, jak píšeš, je napájení budiče na permanentní magnety a je to střídavé 170-220V, tři fáze, proud 3A na fázi. Nemůžu nahrát soubor PDF sakra

Prohrabal jsem se v „archivech“ a našel pár poznámek na úvod:
1. Když byl generátor spuštěn během prvních 10 sekund na zařízeních: 0A, 0kW, 58 Hz, 600(. )V.
2. Po 10 sekundách na přístrojích 0A, 20kW, 56,6 Hz, 0V (na voltmetru s multimetrem bylo naměřeno 87V AC), t.j. došlo k mírnému vybuzení.
3. Na transformátoru je primární napětí 87V AC (místo 440), výstupní napětí je 24V AC (mělo by být 110).
4.Napětí AVR mezi P2-P3-P4 bylo 205V AC
5. LED na tepelném relé (ARS) a na samotném AVR „svítí“.

“Celá naše tendence k optimismu pramení z naší neschopnosti představit si, jaký druh klystýru se nám osud rozhodl zítra dát.” I. Huberman

Nečetl jsem, o čem jste zde diskutovali, na fotce vidím známou nástěnku. LED tam svítí červeně na nízké (zdánlivě stále vysoké) frekvenci, vypadá to, že poblíž byl odporový regulátor, je to špatně vidět. Dotkl jsem se ho už dávno, nemohu ručit za jeho pravost.

moderátor

“Celá naše tendence k optimismu pramení z naší neschopnosti představit si, jaký druh klystýru se nám osud rozhodl zítra dát.” I. Huberman

No, možná. Pamatuji si jen, že pokud byl nesoulad +- 5 procent frekvence, tak se to rozzářilo a bylo potřeba frekvenci oživit blízkým POTEM.

ČTĚTE VÍCE
Mohu místo lepidla na obklady použít omítku?

moderátor

VÍTEJTE MOJI VELMI VÁŽENÍ KOLEGOVÉ)))
NEZALOŽIL JSEM NOVÉ TÉMA, ROZHODL JSEM SE VÁM POSKYTOVAT SVŮJ OTÁZKU ZDE:
– STARÝ KABEL V REZAVÉ STARÉ TRUBCE, KTERÝ JDE K OSVĚTLENÍ PÁDOVÉHO MÍSTA VORU NA NÁDRŽI, KTERÝ JE NĚKDE V POTRUBÍ PŘERUŠEN: NEVYCHÁZÍ JEDNA FÁZE, I když VYCHÁZÍ Z NEJBLIŽŠÍHO DISTRIBUTIONU. K VYTAHNUTÍ KABELU S TRUBKOU 10-12 METRŮ (MOŽNÁ TROCHU DELŠÍ, ALE VÍCE NEŽ 15), 6 PRAVÝ ÚHEL OTÁČEK. CELÁ KONSTRUKCE JE TAK STARÁ A PEVNÁ, ŽE JEN VÝMĚNA SPÍNAČE POD LAMPOU ZABRALA PŮL DNE (MUSEL JSEM PRÁCE S BRUŠKOU A VRTAČKOU, PROTOŽE ANI JEDINÝ SPOJOVACÍ PŘÍSTROJ VŮBEC NEDÁ). PRO ZKONTROLUJÍCÍ NAPĚTÍ V ROZVODOVÉ SKŘÍNI JSEM MUSEL TAKÉ VYŘÍZNOUT VŠECHNY ŠROUBY (JINAK BY TO JEDNODUCHO NEOTEVŘELO). TADY JE KABEL, ZÍTRA BUDU HLEDAT TRUBKY. ALE NEJPRVE JE TŘEBA VYŘEZAT VŠECHNY STARÉ POTRUBÍ A VĚCI. TAK JSEM SE CHTĚL ZEPTAT: JSOU TAKOVÉ ELEKTROINSTALAČNÍ PRÁCE ZAHRNUTY VE VŠECH NAŠICH ODPOVĚDNOSTICH.
UDĚLÁM TO SAMOZŘEJMĚ ZÍTRA. DOUFÁM, ŽE BUDU DO VEČEŘE DOKONČENÝ, PROTOŽE JEŠTĚ POTŘEBUJI NA LODĚ NAJÍT ČLOVĚKA, KTERÝ UMÍ PRACOVAT SE SVAŘOVÁNÍM, ABY MI SVAŘIL SPOJOVACÍ PRVKY NA POTRUBÍ.

Ano, vše budete muset udělat sami. kromě svařování. takový je život. o dýmce. nastaly podobné situace. vezmeš to, připojíš nový kabel na starý, pak zatáhneš za starý. Když je starý kabel z potrubí odstraněn, současně se jím protahuje nový. Pokud je však trubka komplikovaného tvaru, mohou nastat komplikace.) Kovová objímka místo trubky je také alternativou. jen to musí být normální kvality. zkontrolujte, zda se neohýbá.

BYL MĚNĚN KABEL U LAMPY NA PROTITÉ DESCE: NOVÁ TRUBKA O PRŮMĚRU JEDENA PŮL AŽ DVOJKRÁT, S OHYBKAMI, POŽADOVANÁ TRAJEKTORIE S POŽADOVANÝM OTÁČENÍM. A ZÍTRA PRAVDĚPODOBNĚ BUDU MOUDRÝ Z KUSŮ POTRUBEK (JSOU-LI) V SUCHÉM BLOKU. TAK PŮJDU BRZY ))) PŮJDU BRZY PÍT ČAJ S KLUKY DO KUŘÁRNY )))

Ach můj. Nejsou tu žádné trubky, žádné ocelové lanko na tahání, žádná bruska! Musel jsem ručně vyříznout rohy pilkou na kov: nyní střídavě kabel půjde bez trubky – nemohl jsem myslet na nic jiného. Potrubí uvnitř je ucpané rzí. Profoukl jsem to vzduchem – zdálo se to normální. Výsledkem bylo sedm rovných úseků. Kabel už jsem jedním prostrčil: namazal jsem ho olejem – bylo to těsné, ale prošlo to. Nyní vyvstala otázka: inspektoři neřeknou nic o těchto odbočkách, kde kabel vede bez trubky (15-20 centimetrové úseky). Kabel KNRE je opletený. Na konzolových mostech vedou takové kabely podél otevřené paluby.

ČTĚTE VÍCE
Jaká je minimální teplota v domě v zimě?

ASUS X54L
jak se to stalo, bylo nutné vyměnit kabel navijáku, odmítli to udělat sami a museli mluvit se super, v důsledku toho v přístavu tým udělal všechno, ale
v moři táhnout v zimě na předhradí, no to je

ASUS X54L
Napište papír, jak vám lidé radí, a napište dědovi nebo mu řekněte, co je potřeba udělat. Buď to udělá s pomocí svého týmu, nebo vám řekne, abyste napsali papír (který je již připraven).
Ach ano. zapomněl jsem říct. Je lepší nezabývat se svařováním, i když víte jak. Budou váhat později (z vlastní zkušenosti)

Hodně zdraví všem, pánové! problém – bezkomutátorový generátor *Siemens* (440V 60Hz 600kW) vyrábí místo 440V pouze 415V, frekvence je v pořádku, 60Hz. Zkoušel jsem měnit vše co šlo. Deska AVR, napájecí modul AVR s varistorem, diody atp. Pokud jsem se nedostal k proudovým transformátorům! A nic se nezměnilo! Nereaguje na potenciometry v rozvaděči a na desce AVR..vše je na maximu, a napětí 415V.. Všechny rozvody jsem zkontroloval, nejsou vidět žádné zlomy..napětí na budicích vinutích jsem změřil 18,3 V, pro srovnání – na pracovním 19,5..zkoušeli jsme zvednout pomocné otáčky – začalo se zvyšovat napětí, ale to už je za hranicí normální rychlosti! a frekvence se zvýšila.. Vypnul jsem regulátor v hlavním rozvaděči, zkusil si pohrát s potenciometrem na desce.. Měřil jsem budící vinutí.. norma. Marně, chápu, že zázraky se nedějí, ale můj mozek už vře! Nevím, kde jinde hledat! Možná má někdo podobnou zkušenost, prosím sdílejte a pomozte!

Máte návrh, jak službu zlepšit?

Kontaktujte administraci: info@morehod.ru
Morehod.ru (c) 2003-2010 Všechna práva vyhrazena.
Reprodukce nebo šíření zveřejněných informací v jakékoli formě jakýmikoli prostředky je zakázáno bez předchozího písemného souhlasu vlastníka autorských práv.

Varistory jsou rádiové součástky, které chrání zařízení napájená ze zdroje 220 V před napěťovými rázy, jejichž zdrojem mohou být generátory, motory, relé, vysokovýkonové transformátory a přepětí způsobená blízkými údery blesku. Podívejme se na jejich konstrukci, princip činnosti, výrobní proces, parametry a základní principy výběru v obvodech.

Funkce varistoru

Varistory vděčí za svou schopnost chránit obvody před přepětím nelineární povaze jejich charakteristik proud-napětí. V praxi to znamená, že v oblasti nízkého napětí se odpor těchto součástek udržuje na úrovni až kiloohmů, a proto jimi protéká proud v řádu mikroampérů.

ČTĚTE VÍCE
Jak se jmenuje nástroj na zatloukání hřebíků do betonu?

Při vyšším napětí se proud začne rychle zvyšovat. Pokud napětí stále roste, varistor se nasytí a jeho odpor dosáhne několika ohmů. Díky tomu jsou po překročení prahového napětí potlačena přepětí, která vedou velmi vysoký proud, zatímco při běžném provozu chráněného obvodu zůstávají prakticky odpojena.

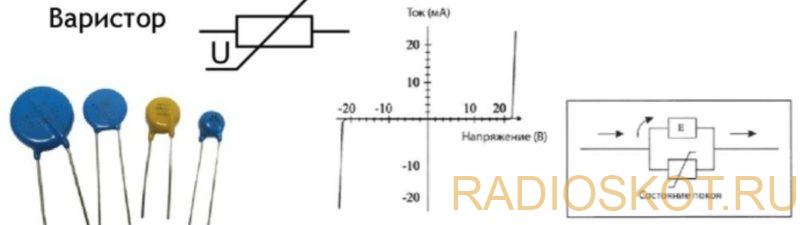

Na obrázku je znázorněna struktura a symbol varistorů. Jedná se o prvky vyrobené ze zrn oxidu zinečnatého (ZnO) s přídavkem dalších materiálů, obvykle oxidů vizmutu, kobaltu nebo hořčíku.

Jak se vyrábí varistory

Výroba varistorů je vícestupňový proces.

  1. Prvním krokem bude předběžná příprava materiálů – zrn ZnO a dalších oxidů kovů (přesné složení vzhledem k rozhodujícímu významu pro vlastnosti finálního produktu zůstává většinou tajemstvím výrobce). V této fázi podléhají kontrole kvality. Poté se rozdrtí a smíchají dohromady. Získání homogenní směsi trvá i několik hodin.
  2. Dalším stupněm je granulace – pro spojení drcených materiálů do větších struktur se do nich přidává pojivo. Následuje jejich žehlení. Za tímto účelem se granulovaný prášek umístí do razidel, kde se pod tlakem lisu formuje do kotoučů.
  3. Dalším krokem je zpracování těchto disků. Jeho první fází je odpařování pojiva. Poté se vypalují při přísně kontrolovaných teplotách, obvykle přesahujících +1000 °C, po určitou dobu, dokud nezískají požadované elektrické vlastnosti. Parametry procesu výpalu, stejně jako složení vypalované směsi, jsou většinou výrobcem utajovány.
  4. Metalizace, lakování, značení. Zde je vhodné vysvětlit, že požadovaných elektrických vlastností varistorů je dosaženo tvorbou spojů na hranici mezi zrny ZnO. Ostatní materiály obsažené v lisované a vypálené směsi působí nejen jako plniva mezi zrny ZnO, ale ovlivňují i ​​jejich růst při vypalování kotoučů.
  5. Poté jsou varistorové kotouče z obou stran pokoveny. Elektrické kontakty jsou obvykle potištěny sítotiskem z pasty na bázi stříbra. V každé dávce se pravidelně provádějí vizuální kontroly a kontroluje se pájitelnost kontaktů. Poté se vývody připájejí k pokovení – v rámci kontroly kvality se selektivně kontroluje jejich pevnost.
  6. V další fázi jsou varistory potaženy ponořením do nádrže s epoxidovým lakem – obvykle se nanáší několik vrstev.
  7. Nakonec se provede finální kontrola kvality elektrických parametrů. Varistory, které jí procházejí, jsou označeny například laserem.
ČTĚTE VÍCE
Jak dobře a rychle hydratovat pokožku obličeje?

Výběr varistoru pro obvod

Elektrické vlastnosti varistorů jsou charakterizovány řadou parametrů:

  • maximální trvalé napětí na svorkách varistoru (skutečné nebo konstantní),
  • jmenovité napětí, které se objeví na varistoru, když jím protéká proud 1 mA (jmenovité napětí je bod na proudově-napěťové charakteristice varistorů, což umožňuje porovnávat různé modely mezi sebou),
  • maximální intenzita náběhového proudu,
  • napětí na varistoru při proudovém rázu,
  • maximální přípustná energie proudového impulsu je 10 μs/1000 μs, což nezmění jmenovité napětí varistoru o více než 10 %.

Varistor, který není zvolen podle požadavků obvodu, nebude správně plnit svou funkci, takže i když je přítomen, citlivé elektronické součástky ve špatně chráněném obvodu mohou být poškozeny nebo zničeny. Je tedy třeba dodržovat několik zásad:

  1. Maximální trvalé napětí na svorkách varistoru je lepší, pokud je alespoň o 10 % vyšší než maximální napětí přítomné v chráněném obvodu za normálních provozních podmínek. V opačném případě se prvek příliš rychle opotřebuje.
  2. Musíte vědět, jaké proudové rázy lze v daném obvodu očekávat a tedy jakým typům přepětí může být vystaven. Důležitá je nejen velikost a doba trvání, ale také počet proudových rázů. Účinnost ochrany poskytované varistorem musí také splňovat požadavky všech bezpečnostních norem, které se na zařízení vztahují.

Stručně řečeno, varistory jsou oblíbené ochranné prvky z několika důvodů. Především jsou ceněny pro svou efektivitu, výrobní náklady jsou poměrně nízké. Navíc je lze použít ve velmi širokém rozsahu napětí až do stovek kilovoltů.

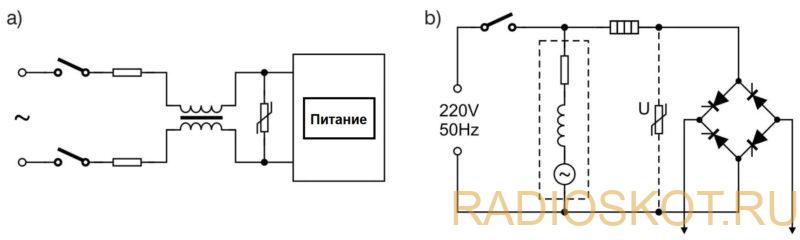

A nakonec jsou zobrazeny varistory jako ochrana a) napájecího zdroje ab) tyristorového můstku.

Značení se samozřejmě u jednotlivých výrobců mírně liší, takže v tabulce výše uvedeme jen typický příklad.
