Instalační výška zásuvek a vypínačů

Každý, kdo staví dům nebo se pustil do velké rekonstrukce bytu, si klade otázku: v jaké výšce by měly být umístěny zásuvky a vypínače? Otázka je nesmírně důležitá: správně umístěná elektroinstalace usnadní a zpříjemní život v bytě. Z tohoto článku se dozvíte, jaké požadavky existují pro instalaci zásuvek a vypínačů a také to, co je třeba vzít v úvahu při plánování elektrické sítě v domě nebo bytě.

Obsah

  1. Pravidla pro umístění zásuvek a vypínačů
  2. Výška zásuvek v různých místnostech
  3. Kde jsou potřebné zásuvky?
  4. Zásuvky v kuchyni
  5. Zásuvky v obývacím pokoji
  6. Zásuvky v ložnici
  7. Zásuvky v dětském pokoji a kanceláři
  8. Zásuvky v koupelně
  9. Jak vypočítat požadovaný počet zásuvek?

Pravidla pro umístění zásuvek a vypínačů

Neexistují žádná přísná pravidla a předpisy pro umístění elektroinstalace, ale existují doporučení a obecně uznávané normy, na které se lze při výběru místa instalace spolehnout. Například PUE (Pravidla pro instalaci elektrických spotřebičů) obsahuje následující doporučení:

Zásuvky musí být umístěny ve vzdálenosti minimálně 60 cm od vlhkých prostor (baterie, umyvadla, sprchy, koupelny) a vstupů do místnosti.

Vzdálenost od plynovodu je od 50 cm.

Vypínače musí být namontovány ve vzdálenosti >100 cm od podlahy. Maximální výška není regulována. Pro instalaci se doporučuje zvolit stěnu na straně kliky předních dveří: nebudete tak muset hledat spínač za dveřním křídlem.

V místnostech, kde jsou neustále přítomny děti, jsou zásuvky a vypínače namontovány ve vzdálenosti nejméně 180 cm od podlahy.

V Sovětském svazu existovaly přísné normy pro umístění elektrických instalací, mnozí stále mohou dodržovat „sovětské“ uspořádání zásuvek a vypínačů ve svých bytech. Ale na začátku XNUMX. století byly nahrazeny tzv. „evropskými normami“. Nové uspořádání bylo považováno za ergonomičtější a bylo široce používáno při populárních renovacích evropské kvality. Porovnejme tyto dva přístupy:

Obecně uznávané normy pro instalaci zásuvek a spínačů v Rusku

+ pro malé děti nepřístupné;

+ pohodlně připojte všechna zařízení na úrovni pracovních ploch;

+ není třeba se ohýbat;

– nevhodné pro stojací zařízení (například stojací lampy).

+ všechny kabely jsou umístěny v podlahové ploše, vzhled stěn se nezhoršuje;

– nevhodné pro stolní zařízení s krátkým kabelem (nabíjení telefonů, tabletů).

ČTĚTE VÍCE
Jak se jmenuje tiskárna, která tiskne fotografie?

+ není blokován nábytkem;

– nepohodlné pro malé děti.

+ pohodlné použití pro dospělé i děti;

– přístup může být blokován nízkým nábytkem (komody, police).

Jak vidíte, obě metody nejsou univerzální. Proto doporučujeme zaměřit se na vlastní potřeby a životní scénáře.

Každý jistě zažil situaci: seděli jste pohodlně v posteli, když jste si najednou uvědomili, že jste zapomněli zhasnout světlo. Musíte vstát a jít ke vchodu, stisknout vypínač a zakopnutím o nábytek nebo zející kočku se vrátit v úplné tmě. Jiný případ: provedli jste konečnou renovaci a zjistili jste, že kabel od notebooku nedosahuje do nejbližší zásuvky, a abyste mohli zapnout noční světlo, musíte vytáhnout zástrčku z televizoru. Nepohodlné, souhlasíte? Všem těmto problémům se lze vyhnout, pokud si počet a umístění zásuvek a vypínačů promyslíte předem. Nejdůležitějším krokem před jejich instalací je proto promyslet dispoziční řešení každé místnosti, rozmístění velkého nábytku a počet elektrospotřebičů.


Výška zásuvek v různých místnostech

Jakmile si podrobně promyslíte rozmístění a množství zařízení, můžete začít plánovat elektroinstalaci. Dále budeme hovořit o vlastnostech umístění zásuvek a vypínačů v každé místnosti bytu, které je třeba vzít v úvahu.

Místnost je zpravidla nejvíce vytížená technikou, takže zásuvek je zde poměrně hodně. Dvě další důležité nuance, které je důležité si pamatovat: přítomnost plynovodu a vlhkých oblastí. To se ukazuje jako nelehký úkol: velké množství zásuvek musí být umístěno tak, aby všechna zařízení mohla být připojena bez prodlužovacích kabelů nebo vyčnívajících kabelů a přípojná místa nemohla být umístěna příliš blízko plynových a vodovodních potrubí ( minimálně 50-60 cm).

Tradičně lze elektroinstalaci v kuchyni rozdělit do tří úrovní: spodní, střední a horní.

Ve spodní úrovni (ve vzdálenosti 10-30 cm od podlahy) jsou umístěny zásuvky pro pračky, myčky, lednice, trouby, varné desky a drtiče odpadu. V tomto případě zůstanou všechny vodiče skryty kuchyňskými skříňkami nebo samotnými spotřebiči.

Střední úroveň – pro zařízení, která se používají na pracovních plochách. Jedná se o mixéry, varné konvice, mikrovlnné trouby, multivarky, vaflovače, pekárny na chleba a mnoho dalšího. Malé spotřebiče nejsou neustále připojeny a nejsou používány současně, takže v průměru stačí 3-4 zásuvky, které jsou umístěny 10-20 cm od úrovně stolu (asi 100-110 cm od podlahy). Proč je nelze namontovat blízko pracovní desky? Za prvé je to nepohodlné: zařízení bude obtížné připojit a zástrčky vyčnívající přímo nad povrchem narušují čištění. Za druhé, není to příliš bezpečné: během čištění nebo vaření budou na zásuvku padat kapky vody a čisticích prostředků a malé nečistoty, což je nepřijatelné.

ČTĚTE VÍCE
Jaké jsou velikosti bimetalových radiátorů?

Horní úroveň zásuvek (180-200 cm od podlahy) je potřebná pro připojení kuchyňské digestoře, potrubního ventilátoru, LED podsvícení, TV na držáku. Všechny dráty tak budou schované za skříňkami a nebudou kazit interiér.


Příklad rozmístění zásuvek do kuchyně

Důležité: nestačí počítat počet zásuvek, musíte také správně vypočítat zatížení sítě a postarat se o jističe, které ochrání kabeláž a zařízení v případě přepětí. O tom jsme hovořili v předchozím článku.

Hlavním nebezpečím pro elektroinstalaci v koupelně je vlhkost. Proto je důležité umístit zásuvky tak, aby na ně nepadaly kapky vody.

Minimální výška zásuvek od podlahy je 15 cm Tento požadavek je uveden v PUE a nelze jej porušit: při nižší instalaci se může voda dostat na kontakty, pokud náhle dojde k zaplavení. Příčinou povodní může být zapomnění majitelů nebo sousedů výše, porucha domácích spotřebičů nebo netěsné vodovodní kohoutky a potrubí. Pokud se voda dostane dovnitř, dojde ke zkratu, jehož následky mohou být vážné: od selhání elektroinstalace a zařízení až po požár a smrtelný úraz elektrickým proudem.

Zásuvky by také neměly být instalovány v blízkosti umyvadla, vany nebo sprchy. Bezpečná vzdálenost je 60 cm nebo více.


Rada! Do koupelny zvolte zásuvky s krytím IP 44 nebo více, je lepší, když má pouzdro ochranný kryt. O tom, jak vybrat správné zásuvky, jsme podrobněji hovořili v tomto článku.

Optimální vzdálenost pro přípojná místa pro pračku a malé spotřebiče (fény, žehličky) je 100-110 cm od podlahy. Pro kotle – 150-180 cm v závislosti na modelu a délce kabelu.

Pokud jde o spínače, často se nacházejí na chodbě nebo chodbě přímo u vchodu do koupelny: to je pohodlné a bezpečné.

Na chodbě nepotřebujete mnoho zásuvek: stačí 1-2 přípojná místa pro vysavač nebo sušák obuvi. Nejpohodlnější je instalovat je dole (asi 30 cm od podlahy).

Pro dlouhé chodby a schodiště doporučujeme instalovat průchozí vypínače. Umožňují zapínat a vypínat světlo ne v jednom bodě, ale v několika, v závislosti na počtu spínačů. S nimi se nemusíte vracet ke vchodovým dveřím nebo sestupovat do prvního patra, abyste zhasli světla. Jejich instalační výška je standardní – 90 cm.

ČTĚTE VÍCE
Co lze vyrobit z epoxidové pryskyřice na prodej?

Obývací pokoj a ložnice

V obytných čtvrtích nejsou plynovody ani vlhké prostory, takže si elektroinstalaci můžete umístit dle libosti. Zde je několik tipů:

Nezapomeňte na zásuvky vedle postele. Jsou potřeba pro noční osvětlení, nabíjení telefonů, notebooků a elektronických knih. Nejvýhodnější je umístit je 10-20 cm nad povrch nočního stolku nebo stolku.

Můžete sem umístit i průchozí přepínač. Eliminuje to nutnost vstávat z postele kvůli zhasnutí hlavního světla před spaním.

8.jpg 7.jpg 6.jpg

Příklady, jak můžete v ložnici nad nočními stolky uspořádat zásuvky a vypínače do rámečků pro několik sloupků.

Pokud máte komodu se zrcadlem, budete potřebovat vývod na boku pro připojení žehličky nebo fénu. Optimální výška od podlahy je 60-70 cm.

Zásuvky u stolu jsou umístěny ve výšce 30 cm od podlahy. Pro pohodlné nabíjení telefonů můžete instalovat USB zásuvku přímo do pracovní desky.

U televizorů a dalších zařízení umístěných na stěně jsou přípojná místa umístěna ve výšce 130 cm od podlahy.

Na každou stěnu obývacího pokoje je potřeba umístit 1-2 zásuvky ve výšce 15-30 cm.Připojíte k nim stojací lampu, ventilátor, vysavač a další stojací zařízení.

Při plánování elektroinstalace v dětském pokoji zvažte věk dětí. Předškoláci nebudou potřebovat mnoho zásuvek, ale měly by být namontovány co nejvýše, aby dítě nemělo přístup k nebezpečné elektřině. Další možností jsou zařízení s pojistnými ventily.


U spínačů je situace opačná: dítě na něj musí snadno dosáhnout, aby mohlo samostatně ovládat světlo.

Školáci budou potřebovat více přípojných míst pro počítač, tiskárnu a další vybavení, přičemž pravidla umístění jsou stejná jako u tříd pro dospělé.

Jak jste již pravděpodobně viděli po přečtení tohoto článku, je velmi důležité si předem promyslet, kde budou vývody umístěny. S plánováním musíte začít podrobným rozborem dispozice každé místnosti. Dalším krokem je odhadnout množství elektrického zařízení a jak často bude konkrétní zařízení používáno. A teprve poté můžete začít sestavovat schéma umístění všech zásuvek a spínačů. Se schématem nás můžete bezpečně kontaktovat: pomůžeme vám vybrat multifunkční elektroinstalaci pro váš projekt s přihlédnutím ke všem technickým požadavkům. Volání +7 (343) 287-98-09nebo ještě lépe, pošlete svůj požadavek a diagram na sales@inredhome.ru.

ČTĚTE VÍCE
Jak správně položit kanalizační potrubí?

Rozmanitost zařízení v moderním bytě je tak velká, že si sami často nevšimneme, kolik zásuvek je v bytě potřeba. A většina domácích zařízení je napájena ze sítě nebo vyžaduje pravidelné nabíjení. V bytových domech, starých i nových, je vždy nedostatek elektrických zásuvek. Prodlužovací kabely tento problém částečně řeší, protože ačkoli vám umožňují dodávat elektřinu zařízením, ať jsou kdekoli, přítomnost dalších drátů je vždy nepříjemností. K vyřešení tohoto problému odborníci doporučují přepracovat systém elektrického vedení doma a nainstalovat tolik zásuvek, kolik je nutné pro pohodlný provoz zařízení.

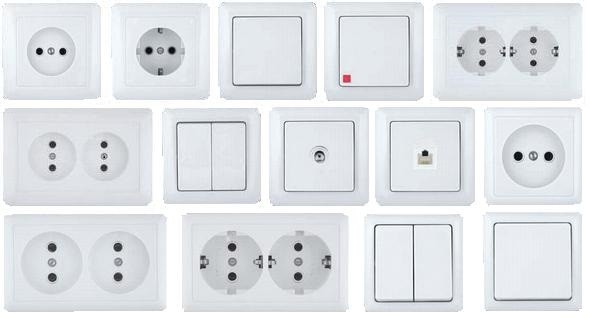

kolik zásuvek potřebujete v bytě?

Kde jsou potřebné zásuvky?

První otázkou, které lidé čelí, když začínají navrhovat umístění zásuvek, je, ve kterých místnostech jsou potřeba. Nejlepší odpověď je všude. Zpravidla jsou nejvíce potřeba v kuchyni a obývacím pokoji, kde je soustředěna převážná část vybavení. Následuje dětský pokoj, pracovna a ložnice. Koupelna a chodba doplňují seznam. Bylo by vhodné poznamenat, že projekt elektroinstalace v bytě je vypracován s ohledem na následující aspekty: 1. Dráty by měly být umístěny podle rozmístění elektrických spotřebičů; 2. Počet částí pro připojení vodičů by měl být minimální; 3. Projekt vyžaduje organizaci distribučních boxů; 4. Následný výběr kabelů by měl být proveden s ohledem na potenciální zatížení vodičů.

Zásuvky v kuchyni

Při výběru umístění zásuvek hodně záleží na dispozici a rozloze bytu. Takže například, pokud to velikost kuchyně umožňuje, pak je kromě tradiční lednice a mikrovlnné trouby instalována myčka a pračka, stejně jako TV. Mnoho lidí preferuje plynové sporáky s automatickým zapalováním, které vyžaduje provoz ze sítě. Přidejte k tomu mlýnek na kávu, mixér a další kuchyňské spotřebiče, které musíte pravidelně používat, a je zřejmé, že několik zásuvek nestačí.

Zásuvky v obývacím pokoji

Následuje obývací pokoj, kde může být TV, klimatizace, zvlhčovač vzduchu, doplňkové zdroje osvětlení (lampy, stojací lampy atd.), počítač a stereo systém. Často je zde umístěn router, který poskytuje veškeré počítačové vybavení v bytě wi-fi.

Zásuvky v ložnici

Do ložnic se doporučuje umístit co nejméně elektrických spotřebičů. Bez nich se však neobejdeme. Lampy a noční lampičky lze nazvat štamgasty v ložnicích. Někteří lidé tam však instalují televizi. A někteří lidé dávají přednost práci před spaním s notebookem, jehož autonomní fungování dlouho nevydrží.

ČTĚTE VÍCE
Co můžete použít místo škrobu v omáčce?

Zásuvky v dětském pokoji a kanceláři

Dětské pokoje a kanceláře potřebují zásuvky neméně než obývací pokoje. Pracoviště dětí i dospělých vyžaduje pečlivou organizaci prostoru. Počítačový stůl, přídavný zdroj osvětlení, hudební reproduktory, další kancelářské vybavení (tiskárna, skener atd.). A všechno vyžaduje zásuvky.

Zásuvky v koupelně

Pokud jde o koupelnu, vše závisí na dostupnosti vybavení (sprchový kout, pračka, elektrická sušička atd.). Totéž lze říci o chodbě.

Jak vypočítat požadovaný počet zásuvek?

Počet zásuvek se vypočítává přímo z praktických potřeb a objemu elektrozařízení přítomného v bytě. Proto je v první řadě nutné určit, co a kde se bude nacházet. Kolik spotřebičů je v kuchyni, kolik v obývacím pokoji a v ostatních místnostech. V oblastech, kde se plánuje trvalé umístění zařízení, budou instalovány zásuvky.
