Mohu použít 12 voltů místo 5?

Další článek vycházející z polské antény typu Grid/dryer. Mnoho lidí má stále na skladě napájecí zdroje/síťové adaptéry od polských antén. Mohou napájet moderní antény s 5V napájením?

Odpovídáme na často kladený dotaz z internetu. Tak byla položena otázka – tak odpovídáme.

Náš expert Stanislav Boush říká: Nejprve je odpověď ne. Antény, které pracují na 12 voltů, selžou, pokud jsou napájeny XNUMX volty.

Ve skutečnosti, pokud má adaptér úpravu zesílení a je možné změřit napětí testerem, pak je to možné, ale je vhodné pevně zafixovat nastavení, aby se knoflík neotáčel. Ale pokud nedojde k úpravě, pak takové adaptéry nelze použít!

A nyní podrobněji:

Moderní aktivní externí antény pro bezplatný příjem digitální TV jsou napájeny 5 V přes centrální jádro kabelu. Je to velmi pohodlné.

Stejný kabel dodává jak signál, tak napájení zesilovače.
Žádné nespolehlivé čínské 220voltové adaptéry!

Aktivní anténa Triad-3360 pro příjem až 60 km. Uvnitř je zesilovač.

Takže aktivní anténa musí být napájena. V moderních anténách je 5 voltová energie dodávána do televizního kabelu, do centrálního jádra. Co je třeba udělat pro napájení tohoto velmi centrálního jádra a kde mohu získat napětí 5 voltů?

Je to velmi jednoduché.

První cesta. Přijímač (digitální set-top box) bude napájet anténu. Tato funkce je dostupná absolutně ve všech DVB-T2 set-top boxech. Stiskněte tlačítko Menu na přijímači a na TV obrazovce se objeví spořič obrazovky Menu. Musíte najít položku „Antenna Power“ a přepnout ji z OFF na ON. Nachází se na jedné ze záložek nabídky. Pečlivě si je prolistujte, má to určitě každý tuner.

Druhým způsobem je napájení antény z televizoru.

O přijímači pro příjem digitální televize je vše jasné. Jak zapnete napájení antény na vaší televizi? Jestli je to moderní SMART TV? Ale v žádném případě! Digitální televizory bohužel takovou funkci nemají! Ne LG, ne Samsung, ne JVC, ne Sony! Ne na žádných televizorech!

Neptejte se mě proč – to se nedělá!

Proto je velmi důležité pochopit otázku, jak napájet aktivní anténu v moderních televizorech.

Existuje cesta!

Pro napájení aktivních antén bylo vynalezeno speciální zařízení, které se z nějakého důvodu nazývá nikoli napájecí zdroj, ale silový injektor. Je nutné jej zakoupit samostatně. Hlavní myšlenkou vývojářů bylo, že anténa by měla být napájena z USB konektoru moderního televizoru, a to takto:

Injektor má tři konektory – USB, TV samec, TV samice.

USB zapojíme do USB televize, tv táta do TV zásuvky televize, máma TV do antény!

Třetí možnost.

Polovina moderních televizorů nenapájí USB konektor! Přesněji se podává, ale pouze v případě, že do něj vložíte flash disk a v menu TV zvolíte Sledovat film nebo Poslouchat hudbu z USB. Náš úkol je ale úplně jiný, chceme ze vzduchu sledovat 20 bezplatných DVB-T2 kanálů a ne záznamy z flash disku.

ČTĚTE VÍCE

Kolik rtuti je v energeticky úsporné žárovce?

Co dělat? Je to jednoduché! Musíte použít power injektor a standardní nabíječku mobilního telefonu. Zde je například tento. USB injektor nezapojujeme do televizoru, ale do napájecího zdroje.

Dioda se rozsvítila, anténu jsme zapojili správně.

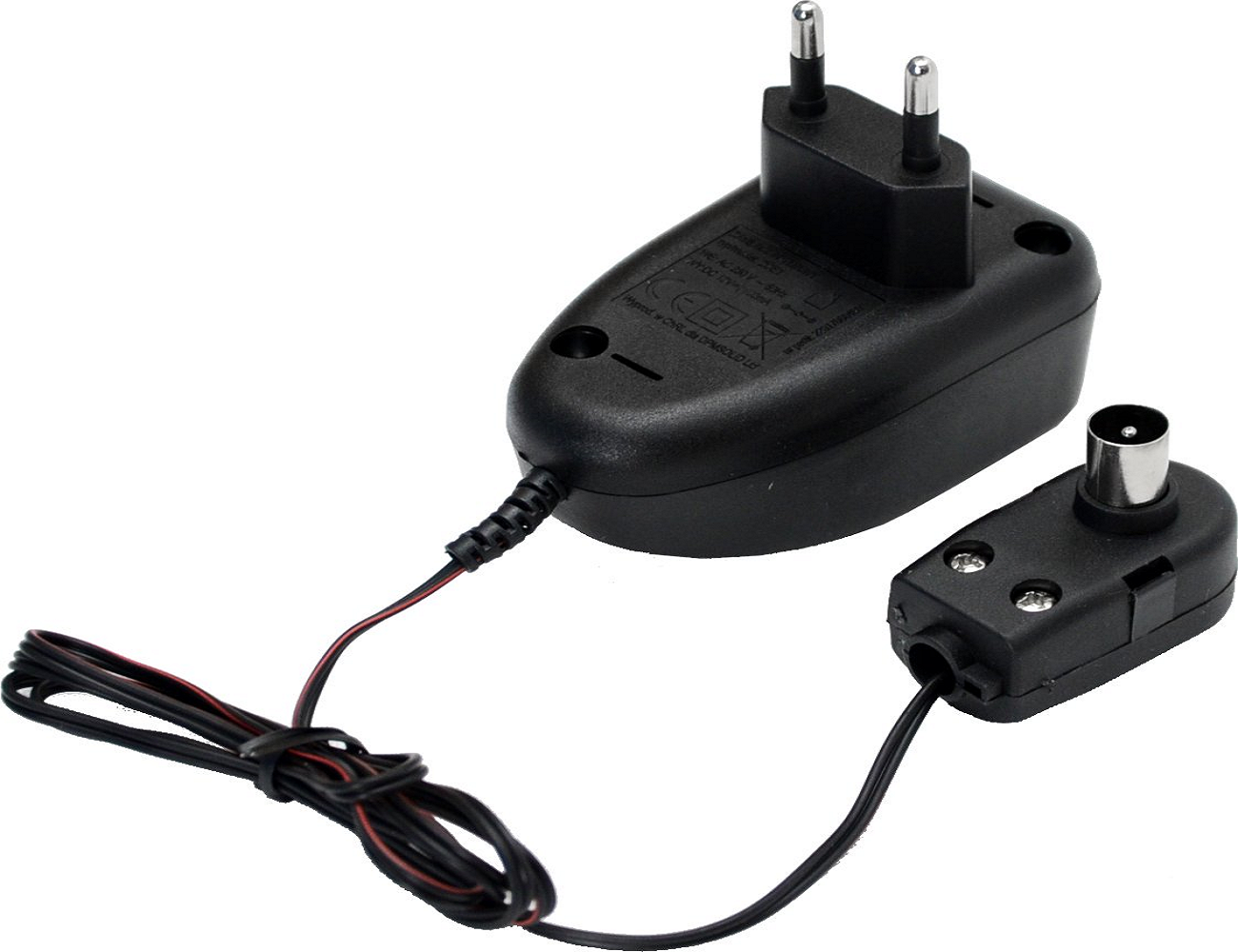

Čtvrtá možnost. Polský 12V adaptér s regulací. Pokud má adaptér úpravu zesílení, a je možné změřit napětí zkoušečkou, tak to možné je, ale je vhodné seřízení pevně zafixovat, aby se knoflík neotáčel. Ale pokud nedojde k úpravě, pak takové adaptéry nelze použít!

Koupil jsem si aktivní anténu napájenou 5 volty, mohu dodat 12 voltů z polského anténního adaptéru?

Pozornost! Napětí adaptéru musíte změřit při zátěži 35-40 mA nebo pod proudem, který je uveden v produktovém listu jako provozní proud antény, obvykle v rozmezí 20-35 mA. Nechte pas uvádět proud 25 mA.

Poté nejprve připojte zátěž (například 5Volt/25mA=200 Ohm). Dále změřte napětí pod touto zátěží a upravte nastavení na 5 voltů. Poté pevně zafixujte polohu nastavovacího knoflíku tak, aby jím dítě nemohlo otáčet.

To je pro dnešek vše. Vše nejlepší! Byl s vámi expert ANTENNA.RU Stanislav Boush. Přihlaste se k odběru našeho kanálu anténa.ru, ať se vám líbí! Mír všem!

Dobrý den.
k registrátorovi
133107
(vypadá, že je vyrobeno v Číně)
133108
133109
Dodávali napájení místo 5V až 12V, zkratovalo se, kouřilo a dlouho umřelo. Baterie byla oteklá, pětiramenná u nabíjecí zdířky ulomená, kondenzátor na vstupu baterie krátký, kondenzátor vyjmutý, ihned připojen na zdroj, odběr 0,05A, pětka odstraněna, spotřeba zmizela, místo toho mikroobvodu jsem zapojil LTADY od Samsungu, protože označení na něm nebylo vidět, jak chápu, že tento mikroobvod je zodpovědný za nabíjení baterie, když stisknete tlačítko napájení, spotřeba 0,06 Objeví se A, obrazovka bliká bíle, LED bliká zeleně a pak zamrzne a černá obrazovka. Při připojování USB kabelu najde neznámé zařízení. Má někdo nějaké nápady nebo desku po ruce, vypadá to, že napájení je zpackané, možná kvůli LTADY. podělte se o své nápady

bez regulátoru nabíjení by zařízení mělo fungovat normálně, pokud je napájeno kontakty baterie

vpravo jsou další dva pentapody (pouzdro sot23-5), uveďte prosím označení na nich

abych nezakládal nové téma. Registrátor Ketai přišel s podobným problémem. 2YL6 vyhořel, místo něj jsem nainstaloval lth7. pak třínohý tranzistor. Značení je sotva čitelné, něco jako 65zd, čím to nahradit?

Ano, obecně je s těmito registrátory problém. Je tam také jeden, 5-ti nohý převodník 207C je rozbitý a další, jen není vidět žádné označení. Záznamník SUPRA SCR-500. Existují nějaké informace o těchto převodnících? Navigátoři jsou jich také plné.

ČTĚTE VÍCE

Co byste měli dělat s malinami po sklizni?

Právě sbírám tuhle. Ptal jsem se na tranzistor výše

5nohé stabilizátory jsou stabilizátory, možná 1.8V a 3.3V, zatím jsem nepřišel na to, co vyměnit, ale na fóru bylo navrženo několik možností, tak to hledejte.

Co můžete říci o „třínohách“

Proč šukat mozek, když pro něj existuje schéma zapojení?

Sdílejte, protože je to relevantní.

Přivezli scr-500 na opravu, při aktualizaci firmware z SD karty byl zkreslený, nyní rekordér nijak nereaguje na zapnutí a celkově nereaguje vůbec.
Je možné ho oživit?

Díky všem, záznamník je nahoře a bliká, všechno je možné.

Dobrý den!
Podobná situace, obecně, mám mrtvolu v podobě rekordéru GS5000, dodávali také 12 místo 5 voltů. Pětinohá jednotka v pouzdře SOT-25 (nebo 23-5) vyhořela
Celkový pohled na desku:
http://i.piccy.info/i7/e377af48173e6fe52760a717330b4884/4-57-148/57642232/WP_000144_240.jpg (http://piccy.info/view3/4308924/e1c8b5148ea247c74edf3d3989513547/)http://i.piccy.info/a3/2013-03-21-18-21/i7-4308924/240×180-r/i.gif (http://i.piccy.info/a3c/2013-03-21-18-21/i7-4308924/240×180-r)

a samotný pětinohý:
http://i.piccy.info/i7/74963c05016fa3a20d5c7211617e7244/4-57-149/22115141/WP_000143_240.jpg (http://piccy.info/view3/4308979/417aace216ded27c4e73123157b92a4a/)http://i.piccy.info/a3/2013-03-21-18-31/i7-4308979/240×180-r/i.gif (http://i.piccy.info/a3c/2013-03-21-18-31/i7-4308979/240×180-r)
Make-up už dávno umřel, není vidět ani náznak.
Navíc byla nabobtnala dioda poblíž, ale tam je to čitelnější.
Schéma nemohu najít, budu vděčný za každý nápad.

Podařilo se mi vyfotit zblízka (s pár triky))
http://i.piccy.info/i7/adee1ebfcc950dde8294e9e660370544/4-57-188/27682473/WP_000155_240.jpg (http://piccy.info/view3/4314144/1e9de773a745befe1de996a636d04713/)http://i.piccy.info/a3/2013-03-22-17-07/i7-4314144/240×180-r/i.gif (http://i.piccy.info/a3c/2013-03-22-17-07/i7-4314144/240×180-r)
2YNK tato bestie, nepájená, napájená přes kontakty baterie – žere 1.2 ampéru. Kopu dál.

Proč se tam kopat? Zjistěte, co hřeje – a s pocitem úspěchu to klidně vyhoďte do koše.

Prvky označené šipkami se zahřívají. Než je vyhodím, rád bych věděl, čím je nahradit.
http://i.piccy.info/i7/b695986ea7f9ca7e093adc63843aaffd/4-57-216/959047/WP_000177_240.jpg (http://piccy.info/view3/4317522/391d118786ab0271a49b07d33b40b6c1/)http://i.piccy.info/a3/2013-03-23-11-33/i7-4317522/240×180-r/i.gif (http://i.piccy.info/a3c/2013-03-23-11-33/i7-4317522/240×180-r)

Odstraňte je, ujistěte se bez nich, že se procento zahřeje (i když méně silně), a poté jednejte v souladu s příspěvkem 15.

Je pravděpodobnost tohoto výsledku vyšší než 70 %? Staly se již takové případy u tohoto konkrétního registrátora?
Abidna, pokud ano, více než 100 let smrti.

ČTĚTE VÍCE

Jakou barvu by měla mít pohovka v kuchyni?

Je pravděpodobnost tohoto výsledku vyšší než 70 %? Staly se již takové případy u tohoto konkrétního registrátora?
Abidna, pokud ano, více než 100 let smrti.

pravděpodobnost je u všech čínských registrátorů více než 90 %.

Odstraňte je, ujistěte se bez nich, že se procento zahřeje (i když méně silně), a poté jednejte v souladu s příspěvkem 15.

Dovolím si namítnout) Sundal jsem si je. Jelikož jsem tester zapomněl v práci, zapojil jsem 350 mA LED jako indikátor proudu. Vizuálně se mA zdá být 30-50. A pak to přímo přestřihl:
http://i.piccy.info/i7/0532d04afd8549d47889575d23245d4d/4-57-327/41154881/WP_000187_240.jpg (http://piccy.info/view3/4331113/4dd7f174fb8eeff498a28fab201a2a8d/)http://i.piccy.info/a3/2013-03-25-18-25/i7-4331113/240×180-r/i.gif (http://i.piccy.info/a3c/2013-03-25-18-25/i7-4331113/240×180-r) http://i.piccy.info/i7/15dee7dbbc15760b5dd8e4e1d2a3ee5b/4-57-327/56855325/WP_000188_240.jpg (http://piccy.info/view3/4331161/47ec329715893dc49f9f06943c2f460c/)http://i.piccy.info/a3/2013-03-25-18-29/i7-4331161/240×180-r/i.gif (http://i.piccy.info/a3c/2013-03-25-18-29/i7-4331161/240×180-r)

Zázrak!)) Dokonce se zapnul) Vložil jsem kartu a perfektně zapisuje a reprodukuje zvuk. Kamera je mrtvá a není divu, že chybí napájení.
Takže možná stále můžete pomoci s identifikací spálených prvků? Nebo alespoň odkaz na podobné téma. Díky předem!

3AMC zůstává nejasný a AR47. S největší pravděpodobností vyletělo něco jiného, protože pohotovostní proud je příliš vysoký.

Děkujeme za účast!
3AMC a AR47 jsou na desce vedle kamery, pravděpodobně ji napájí.
Doma je rozkopaná fotografie s napětím některých bodů pouze „procesorové“ desky.

Milí lidé navrhli, že 3AMC je S-816A33AMC, doufám, že je to správné.

Ne, to je špatně. Pokusil jsem se načrtnout komponenty, pokud to moje vize a černý lak desky umožňovaly:
http://i.piccy.info/i7/d513dbc7e76e993a25321e356cfd553f/4-57-366/42361411/WP_000198_500.jpg (http://piccy.info/view3/4336419/927c581b53035899bf0bdb6837a50016/)http://i.piccy.info/a3/2013-03-26-18-08/i7-4336419/472×354-r/i.gif (http://i.piccy.info/a3c/2013-03-26-18-08/i7-4336419/472×354-r)
Podtržené symboly jsou to, co jsem změřil multimetrem.

Hezký den lidičky!

Jsem tu cizinec, tak mě nesuďte příliš přísně!
Problém je stejný jako u autora tématu, omylem to připojili na 12 místo 5 voltů! Viděli jsme kouř a okamžitě jsme ho vypnuli!

Po připojení k 5 voltům se zapne, začne načítat a okamžitě se restartuje! Možná reflash!? nebo je to kvůli opravě!? nebo do popelnice :confused: ? Děkuji za pomoc

Hezký den lidičky!

Jsem tu cizinec, tak mě nesuďte příliš přísně!
Problém je stejný jako u autora tématu, omylem to připojili na 12 místo 5 voltů! Viděli jsme kouř a okamžitě jsme ho vypnuli!

Po připojení k 5 voltům se zapne, začne načítat a okamžitě se restartuje! Možná reflash!? nebo je to kvůli opravě!? nebo do popelnice :confused: ? Děkuji za pomoc

Začněte s první možností (Can reflash), pak přejděte na druhou (bude jednou opravena), pak můžete použít třetí možnost (do koše). V podstatě, vzhledem k tomu, že jste to sami napájeli z 12i, můžete začít hned s druhou možností.

ČTĚTE VÍCE

Jak správně připevnit obložení ke stropu?

Jen mám v autě tlačítko na zapnutí navigátoru, tlačítko jde na 12 a pak převodník na 5 (sám jsem to dělal před půl rokem) a zapomněl jsem, že 5 voltů je po tlačítku a ne dříve (a to je ten problém! Ale můžete pomoci s firmwarem!? Existuje FAQ!? Nenašel jsem na internetu nic užitečného!

Moje zařízení GoClever DVR HD Wide (GCDVR01)

Opakuji, že když se ze zařízení objeví kouř, v 99% případů nepomůže firmware, pomůže pouze oprava. Po opravě bude pravděpodobně nutné flashnout

Děkuji! No, je tu 1% šance) můžete mi pomoci flashnout? A jak si vybrat dílnu)?

Tady pro vás (http://remont-aud.net/publ/stati/programmatory_zhelezo_instrkucii_i_soft/metody_proshivki_i_vosstanovlenija_proshivok_v_stacionarnykh_dvd_mtk_tool_i_mtk_remaker/36-1-0-104): mrknutí:

Metody flashování pevných disků DVD pomocí procesoru MTK. :překvapený

Neexistují žádné podrobné často kladené otázky)? Četl jsem, že stačí dát soubor na flashku a vložit do vypalovačky a ono se to flashne samo, hmm!?

Jasnější fotografie mého problému. Dovolte mi připomenout, že se snažím identifikovat mikroobvody s kódy 3AMC a AR47, U3 a U5 na desce, resp. DVR GS1000.

http://i.piccy.info/i7/d47cd83f86312b2f3473c60f27e9abe3/4-57-406/48681198/WP_000217_240.jpg (http://piccy.info/view3/4341774/45faa94ac0f45d3908ec9ed00e88bde6/) http://i.piccy.info/i7/23411e233017cb5aa7d4278ce694a38c/4-57-406/59002633/WP_000223_240.jpg (http://piccy.info/view3/4341791/a4890f09b84e6c336246a4a8e0facdfd/)http://i.piccy.info/a3/2013-03-27-19-14/i7-4341791/240×180-r/i.gif (http://i.piccy.info/a3c/2013-03-27-19-14/i7-4341791/240×180-r) http://i.piccy.info/i7/7a36956890455387f0f3448f67ea8122/4-57-407/8971036/WP_000224_240.jpg (http://piccy.info/view3/4341814/42f080e2341bc4ee8959a19f065b1329/)http://i.piccy.info/a3/2013-03-27-19-18/i7-4341814/240×180-r/i.gif (http://i.piccy.info/a3c/2013-03-27-19-18/i7-4341814/240×180-r)

———- Příspěvek přidán v 11:56 ———- Předchozí byl v 11:40 ———-

Děkuji! No, je tu 1% šance) můžete mi pomoci flashnout? A jak si vybrat dílnu)?
Změřte proud spotřebovaný zařízením při zapnutí. Pokud překročí 500-600 mA, pak firmware nepřipadá v úvahu. Nejprve renovace.

AR47 již nebyl potřeba (fungoval, kamera fungovala) a zůstal 3AMC, který ovládal IR přísvit. 1 noha – zapnuto-vypnuto (0-3.3V), 2. tělo, 3. výstup, 4. vstup, 5. nerozpoznáno.

DVR CYKLON
Přinesli to jako nenapájecí, po připojení cizího zdroje.
Vstup je DC-DC SD46520, má maximální vstup 20V, takže přepólování je pravděpodobnější. V mikroobvodu je díra.
Přes kontakty baterie (typ BL-4C) uniká 14 mA a při podržení tlačítka napájení 75 mA. Když ho pustím, proud klesne na stejných 14 mA.
Procesor STK1262B. 1.8 a 3.3 V jsou tvořeny dvěma lineárními stabilizátory v pouzdře SOT-23-5.
3.3 sníženo na 2.1 V
Místo 1.8 – 0.27 V jak před stisknutím tlačítka napájení, tak během. Pokud stabilizátor odstraníte, únik se sníží na 5 mA.
Matoucí je, že podle Vcore (1.8V) je odpor 30 Ohmů. Je to normální (pokud analogicky s grafickými kartami, které mají odpor jádra až 10 ohmů), nebo je procento stále zlomené? (proud 100-130 mA)
Napájel jsem 4.1 3.3 a 1.8 ze tří zdrojů v různých kombinacích – stále se nezapíná. Pokud není Vcore, po stisknutí tlačítka napájení se proud podrží a displej svítí bíle.

ČTĚTE VÍCE

Kde mohu reklamovat instalaci zábrany na mém dvoře?

Díky všem, DVR GS1000 funguje skvěle už skoro týden, bez jediné závady.
Zvláštní poděkování patří Sla70

dc-dc nabíjení 2Yxx- změna na dostupný LTC4054
Jediná věc je, že poloha nohou 2YNK a LTC4054 je zrcadlově odlišná. Tito. Mikroobvod na desce musí být otočen o 180 stupňů a pin 2 (zem) připájen na místo pomocí propojky. Jednoduše jsem zapomněl na čip 3AMC (IR spínač), infra přisvícení v autě je k ničemu.:happy:

2YNK má stejný problém. Nainstaloval jsem LTH7 otočením o 180 stupňů na desce a odizolováním pro pájení GND/154146

2YNK má stejný problém. nainstaloval LTH7 otočením na desce o 180 stupňů a odizolováním pro pájení GND/
Pojďme nyní všichni hlásit, že řešení pomohlo.

Díky všem, DVR GS1000 funguje skvěle už skoro týden, bez jediné závady.
Zvláštní poděkování patří Sla70
