Uživatelé vstupního interkomu, pokud potřebují vyměnit sluchátko, budou mít otázku, jaký systém – souřadnicový nebo digitální – je použit ve struktuře interkomu.
Tyto informace je nutné znát, protože tyto technologie mají velké rozdíly v konstrukci interkomových sluchátek. Technologie souřadnic a digitálních interkomů se také liší způsobem připojení, což je třeba vzít v úvahu při instalaci zařízení.
V digitálním interkomovém systému jsou všechna sluchátka bytových účastníků připojena k jedné lince, která je natažena podél stoupačky celého vchodu domu a má odbočky pro každý byt.
Tato linka je vedena slaboproudým dvoužilovým vodičem od vstupního interkomu do přijímací trubice každého bytu. Všechny trubky jsou zapojeny paralelně, přičemž je třeba dodržet polaritu připojení ke koncovkám trubek.
Číslo bytu se nastavuje na desce plošných spojů každého účastnického zařízení instalací propojek.

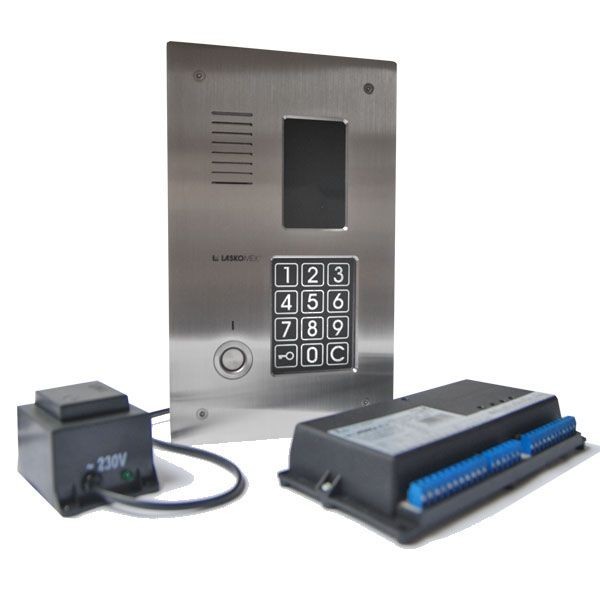

Pro digitální přístupová zařízení jsou nejčastěji používané účastnické panely Lascomex LC-8D nebo Laskomex LM-8D. Pokud otevřete kryt na těle elektronky, můžete vidět umístění všech prvků na desce plošných spojů.
Vpravo nahoře jsou propojky, které slouží k nastavení účastnického čísla. Číslo bytu se volí následovně: součet čísel, která jsou propojena propojkami, musí odpovídat číslu bytu.
Například u bytu č. 73 je potřeba propojkami propojit svorky s hodnotami 64,8 a 1. Zbývající nepotřebné prvky (propojky) jsou z desky plošných spojů odstraněny.
Při výměně přijímacího panelu interkomu sami, musíte na nové sluchátko nainstalovat propojky tak, jak byly nainstalovány na předchozím panelu.
Obvodová deska dále obsahuje:
- vypínač (vlevo),
- ovládání hlasitosti mikrofonu a reproduktoru (nahoře)
- svorky pro připojení k lince vedoucí ke vstupnímu interkomu (dole).
Pokud je u vchodu instalován interkom kombinovaného modelu, pak se kódování provádí na zadním panelu interkomu nebo v modulu rozhraní. Interkomy jsou velmi citlivé na kvalitu signálu přijímaného od vchodu.
Proto se doporučuje používat klasické interkomy, které fungují lépe a jsou také stabilnější. V tomto případě platí pravidlo: „čím jednodušší systém, tím spolehlivěji funguje“.

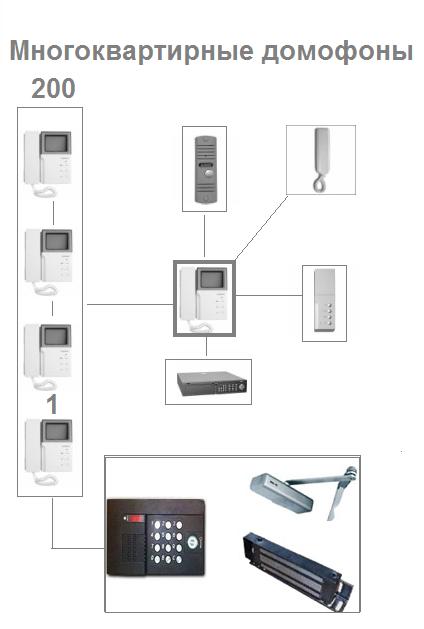

Interkom fungující pomocí souřadnicového systému má jiný princip fungování. Spínač instalovaný na vstupním souřadnicovém interkomu je propojen vícežilovým kabelem položeným podél stoupačky vchodu do každého jednotlivého bytu.
Všechny dráty v drátu mají přiřazenou barvu: „0“ je modrá, „1“ je červená atd. Uvnitř kabelu je několik žil, každá s deseti dráty. Drát se vybírá na základě počtu bytů, které se plánují připojit k volající jednotce. Takže pro pětipodlažní budovu budete potřebovat kabel se dvěma jádry po 10 drátech a pro devítipodlažní budovu – 4 jádra.
Každý účastnický panel souřadnicového interkomu je připojen k vlastnímu páru vodičů, který určuje číslo bytu. Proto takové přijímací jednotky nevyžadují kódování, na rozdíl od digitálních systémů. Při zapojování je důležité dodržet polaritu vodičů.

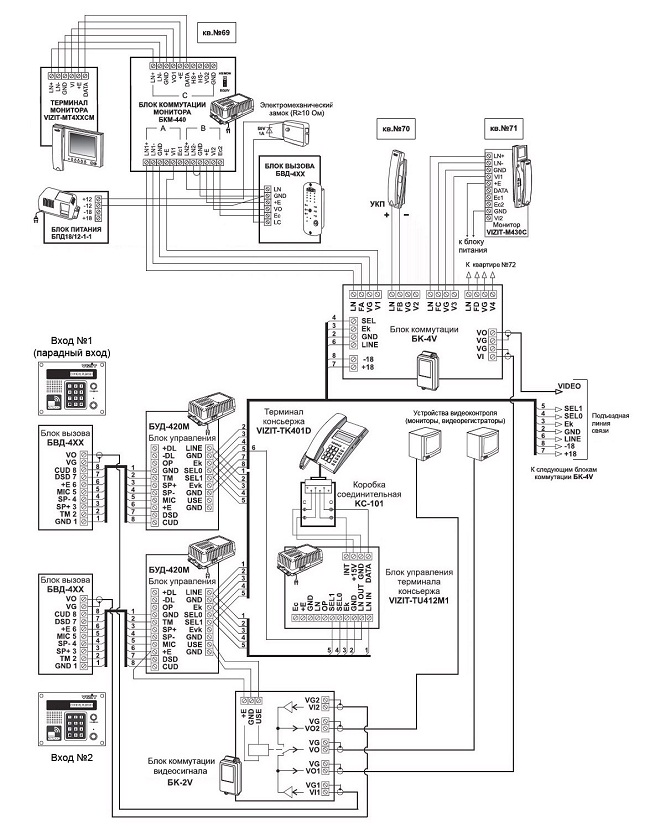

Panely používané pro souřadnicové systémy jsou designově jednodušší a provozně spolehlivější. Obsahují méně prvků, a proto mají menší hmotnost a velikost. Například souřadnicový panel UKP-12 se dokonce vizuálně liší od trubic Lascomex LC-8D nebo Laskomex LM-8D Níže je typické schéma zapojení pro vícebytový interkomový systém tohoto typu.
Pro koordinovaný vstupní interkom se používají tyto přijímací jednotky: UKP-7, Laskomex LM-UKT, UKP-12M, UKP-12. Nejběžnější a nejznámější interkomy pracující pomocí souřadnicového systému jsou Vizit, Cyfral, Eltis.
Rozdíl ve fungování různých typů interkomů je způsoben použitím různých komunikačních algoritmů. Obě technologie interkomů zároveň poskytují obyvatelům dobrou kvalitu komunikace a instalatérům možnost snadné údržby.
Všechny systémy jsou servisovány specializovanými firmami s kvalifikovanými odborníky a bohatými zkušenostmi. Každá společnost si proto volí vlastní technologii interkomu na základě svých zkušeností s provozováním různých systémů a své specializace.
Vedoucí oddělení vývoje, zástupce ředitele Vladislav Kirichenko.
