Již v roce 1842 byl objeven efekt přeměny světla na elektřinu. Dalším krokem bylo použití selenu, který byl dobrý pro přeměnu světla na elektřinu. První prototypy solárních článků vytvořil italský fotochemik Giacomo Luigi Ciamician.
První moderní křemíkové baterie byly vytvořeny 25. března 1948 v Bell Laboratories. Tento objev učinili tři zaměstnanci společnosti – Calvin Souther Fuller, Daryl Chapin a Gerald Pearson. A jen o 10 let později, 17. března 1958, byla ve Spojených státech vypuštěna družice využívající první solární panely, Avangard-1.
Následně to byl rozvoj kosmického průmyslu, který podnítil rozvoj solární energie.
Koneckonců, solární panely jsou jedním z hlavních zdrojů elektrické energie na kosmických lodích: fungují po dlouhou dobu bez spotřeby jakýchkoli materiálů.
Bohužel při letu ve velké vzdálenosti od Slunce (mimo oběžnou dráhu Marsu) se jejich použití stává problematickým, protože tok sluneční energie je nepřímo úměrný druhé mocnině vzdálenosti od Slunce.
Nevýhody solární energie
Solární elektrárna nefunguje v noci a nepracuje dostatečně efektivně v zatažených podmínkách a ve večerním šeru, přičemž vrchol spotřeby elektřiny nastává ve večerních hodinách.
Hlavními metodami řešení tohoto problému jsou zařízení akumulace a skladování elektrické energie (energetické zásobníky), které se neustále zdokonalují a vyvíjejí. S rozvojem elektromobilů budou náklady na skladování energie nadále rychle klesat. V roce 2021 byly náklady na uskladnění 1 kWh elektřiny něco málo přes 100 USD.
Navzdory šetrnosti energie generované solárními panely k životnímu prostředí obsahují samotné solární články toxické látky jako olovo, kadmium, gallium, arsen atd.
Aby se předešlo negativním dopadům, již začínají vznikat podniky zabývající se recyklací solárních panelů. Výzkumné ústavy také vyvíjejí nejnovější metody recyklace solárních panelů, aby se snížilo poškození životního prostředí.
Škody způsobené solárními panely?
Výroba elektrické energie solárními panely je naprosto bezpečná a nezávadná. Ve vyspělých zemích je většina soukromých solárních stanic instalována na střechách soukromých obytných budov. Fyzikální procesy probíhající v solárních panelech při výrobě elektrické energie nemají škodlivý vliv na zdraví lidí, kteří se nacházejí ani vedle nich.
Typy moderních solárních panelů
Až dosud lze rozlišit dvě hlavní větve vývoje solárních panelů:
- polykrystalické solární panely
- monokrystalické solární panely
Monokrystalické solární panely svými vlastnostmi výrazně převyšují polykrystalické solární panely. Po dlouhou dobu byly jejich náklady mnohem vyšší než u polykrystalických panelů, což bylo způsobeno dominancí polykrystalických panelů na většině trhů. Od roku 2017 se ale cenová mezera začala rapidně zmenšovat a díky nejnovějším technologiím se náklady na 1 kW monokrystalických panelů ve skutečnosti rovnaly nákladům na 1 kW polykrystalických panelů. Vzhledem k mnohem delší životnosti monokrystalických panelů a jejich menší degradaci v průběhu času, v roce 2021 naprostá většina vyráběných a instalovaných panelů bude vyrobena z monokrystalu.
Rozměry solárního panelu
Historicky se solární panely vyráběly ve dvou hlavních velikostech
- 60 buněk (6 x 10). Pro domácí použití 1650*992mm
- 72 buněk (6 * 12). Pro průmyslové solární stanice 1956 * 992 mm
Ale pronásledování sláva nejvýkonnější panel, vedlo k tomu, že každý výrobce začal vyrábět panely své standardní velikosti, postupně zvětšoval velikost panelů o 1-2 cm na každé straně.
Změny velikosti panelů byly způsobeny technologickými změnami velikosti krystalů, ze kterých jsou solární články vyřezávány.
V roce 2021 se očekává vytvoření aliancí, které se budou moci dohodnout na nových standardních velikostech panelů vyráběných na základě nových buněk.

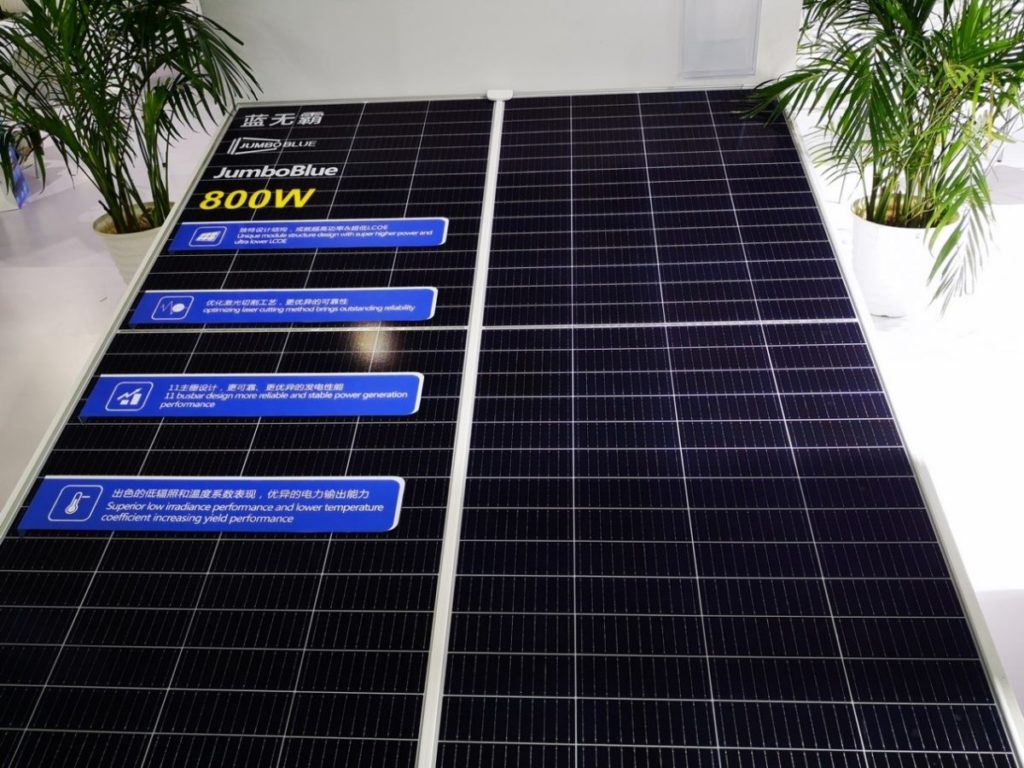

Také v roce 2020 bylo stanoveno několik absolutních rekordů pro výkon samostatného solárního panelu (800+ W)
ale rozměry těchto panelů byly bohužel přesně 2x větší než u 400W modulů.
Před objednáním jakýchkoli solárních panelů je vhodné přesně ujistěte se, jaké rozměry a vlastnosti má konkrétní panel, a zkontrolujte jejich kompatibilitu s vaším měničem. Výpočet řetězce solárních panelů.
Jaká je účinnost solárních panelů?
Účinnost solárních panelů se neustále zvyšuje. Výrobci se neustále předhánějí, kdo bude výrobcem panelů s nejlepší účinností.
Počátkem roku 2021 Typická účinnost monokrystalických panelů se pohybovala v rozmezí 19-21 %, ale několik výrobců již deklarovalo výrobu panelů s účinností 24,5 %.
Možná se to nezdá jako velká změna, ale ve skutečnosti je to velký pokrok. Ještě před několika lety, v roce 2018, byla průměrná účinnost 16–17 %, a proto vyrobené panely nyní zabírají o 20 % a více méně místa než panely před několika lety. A tento trend pokračuje.
V laboratorních podmínkách bylo dosaženo mnohem vyšších úrovní účinnosti, ale technologie výroby takových panelů jsou příliš drahé a takové panely bohužel nejsou odolné.
Napájení solárního panelu
Za poslední dva roky se výkon panelů rapidně zvýšil. Jestliže dříve byly nejoblíbenější modely na trhu solární panely s výkonem 280 – 320 W, tak v roce 2020 byly nejoblíbenější modely s výkonem 500 W.
V roce 2021 se očekávají dodávky ještě výkonnějších modelů, 650 W a více. Musíme však pochopit, že zvýšení výkonu panelů ve většině případů je způsobena pouze změnami fyzických rozměrů panelu, nikoli účinností.
Ještě jednou chci zdůraznit, že je potřeba rozlišovat mezi účinností panelů a jejich výkonem. Musíte pochopit, že 500 nebo 600 W panel bude mít stejnou, ne-li menší účinnost než 340 W panel. A na střechu je lepší instalovat panely s nižším výkonem, optimálně vyplní střešní plochu domu.
Jaké dokumenty jsou potřeba k instalaci solárních panelů?
Hlavní jsou technické podmínky pro přidělení výkonu rovného nebo většího než je výkon měniče. Tento bod zabere nejvíce času a nervů.
Dokud fyzicky nepoložíte novou linii, neměli byste se zabývat jinými body.
- vityag o vlastnickém právu k domu;
- vlastnictví půdy;
- závěr potvrzující, že solární panely nevyžadují certifikaci;
- technický pas pro střídač, který plánujete instalovat;
- závěr potvrzující certifikaci střídače nebo závěr o volitelné certifikaci střídačů;
Kolik solárních panelů potřebujete pro soukromý dům?
V roce 2021 Maximální povolený výkon soukromé solární elektrárny je 30 kW. Výkon solární stanice je přesně určen výkonem střídače a podle potřeby, umístění panelů a samotného střídače mohou být panely od 30 do 55 kW. Více o „přetížení“ střídače solárními panely (rychlost AC / DC).
Pokud plánujete využívat solární stanici jako záložní zdroj energie, pak vám může stačit 3-5 kW stanice.
Chcete prodávat elektřinu za „výkupní tarif“? Instalace stanice s maximálním povoleným výkonem (30 kW) urychlí dobu návratnosti. Různé možnosti výpočtu.
Kolik stojí solární panely pro dům na Ukrajině?
Náklady na solární panely na Ukrajině byly nejnižší na začátku roku 2019 – asi 0,25 $ / W. Na jaře 2019 byl vrácen maximální přípustný limit pro všechna zařízení na zelenou energii, což vedlo k rychlému nárůstu ceny solárních panelů na úroveň 0,3 $ / W. V polovině roku 2020 začaly ceny opět klesat, ale ekonomická krize a modernizace zařízení vedly ke zvýšení cen solárních modulů již v Číně, v důsledku čehož se v roce 2021 očekává dočasné snížení cen a jejich návrat k úroveň alespoň 0,3 $ / W a možná i více. Aktuální ceny solárních panelů.
Cena kompletní sady solárních panelů?
Cena stavebnice pro autonomní solární elektrárnu do značné míry závisí na kapacitě a typu baterií, které do ní budou instalovány. A přestože se na světových trzích cena 1 kWh baterií blíží 100 USD, současné maloobchodní ceny jsou znatelně vyšší. Při instalaci autonomní stanice je třeba začít od nákladů minimálně 1 kW – 1000 $.
Náklady na sadu pro síťovou solární stanici v letech 2020 – 2021 se pohybují od 11 000 $ za 30 kW.
Co je součástí sady solární elektrárny?
Síťová solární stanice obvykle obsahuje solární panely a invertor, který přemění stejnosměrný proud z panelů na střídavý a bude jej dodávat do sítě. Obvykle je součástí dodávky také sada pro montáž solárních panelů na střechu domu, nějaký solární kabel a minimální AC ochrana.
Ale hlavní otázkou je, co není zahrnuto:
- zvýšení výkonu
- uzemnění
- obousměrné počítadlo
- náklady na pozemní konstrukci (i stacionární roh může stát až 8000 XNUMX $)
- dodávka jak samotného zařízení, tak materiálů pro stavbu
- instalační a uvedení do provozu
- Dokumentární podpora pro připojení „zeleného tarifu“
A v závislosti na tom, co děláte sami a co dělá instalační společnost, se budou celkové náklady na stanici od roku 500 pohybovat mezi 700 – 1 dolary za 2021 kW.
Celkové náklady na instalaci solární elektrárny o výkonu 10 kW se tedy budou pohybovat v rozmezí 5000 7000 – 30 15000 USD a solární elektrárny o výkonu 21000 kW v rozmezí XNUMX XNUMX – XNUMX XNUMX USD.
Aby se také zvýšila ziskovost, Doporučuje se instalovat solární panely s 1,5krát větším výkonem než je výkon měniče. To znamená, že je vhodné instalovat až 30 kW panely pro 45 kW měnič. Diskuse.
Kolik stojí instalace solárních panelů?
Právě instalace panelů může stát různě, v závislosti na stanici a podmínkách. Montážní práce na střeše jsou dražší než na zemi.
Obvykle kompletní sada instalačních služeb pro pozemní stanici nepřesahuje 2000 $ za 30 kW (instalace konstrukcí, panelů a elektrických částí)
Náklady na instalační služby na střeše mohou být až dvakrát vyšší a ve složitých případech mohou dosáhnout 4000 XNUMX USD.
V poslední době se staly populární služby „dohled nad instalací“. Obvykle začínají na 500 USD za 30 kW stanice.
Jak fungují solární panely v oblačném počasí?
I v nejtemnějších dnech stanice pokračuje v provozu a vyrábí elektřinu. V závislosti na roční době a oblačnosti se může tvorba pohybovat od 3 do 95 %.
Kolik vyrobí solární panel v zimě?
Bohužel výroba solární stanice v zimě velmi výrazně klesá a po všechny tři zimní měsíce bude stanice generovat pouze 1/10 roční generace. V zimě byste se proto neměli spoléhat na vytápění ze solární stanice. V obzvláště zatažených zimních dnech může být výroba 30 kW stanice pouze 2 – 5 kW * h za den! Měsíční plány generování
Jak odklízet sníh ze solárních panelů?
Obvykle se i pod vrstvou sněhu sluneční záření dostane k panelům a ty začnou generovat. Během výroby se zahřívají a sníh klouže ze solárních panelů mnohem rychleji než z běžné střechy. Většina odborníků radí nedotýkat se sněhu, protože. sestoupí sám. Ale s touto příležitostí můžete pomoci panelům vyčistit běžným kartáčem. Tuto operaci je nejlepší provést po 11-12 hodině odpoledne, kdy již sníh na panelech trochu roztál a bude velmi snadné je sundat jedním dotykem.
Pokud sníh nestihne panely opustit, během dne, v noci ano se promění v led a další den bude mnohem obtížnější vystoupit.
Jak fungují solární panely v noci?
Bohužel večer a v noci, kdy jsou špičky ve spotřebě elektrické energie, solární stanice nefunguje. To vede k tzv. „kachnímu“ efektu na denním grafu výroby elektrické energie. Pro vyrovnání negativního vlivu a vytvoření možnosti využívat solární energii v noci se budují hybridní solární stanice, jejichž součástí jsou zařízení pro ukládání energie, která se přes den nabíjejí a dokážou v případě potřeby uvolňovat energii večer a v noci.

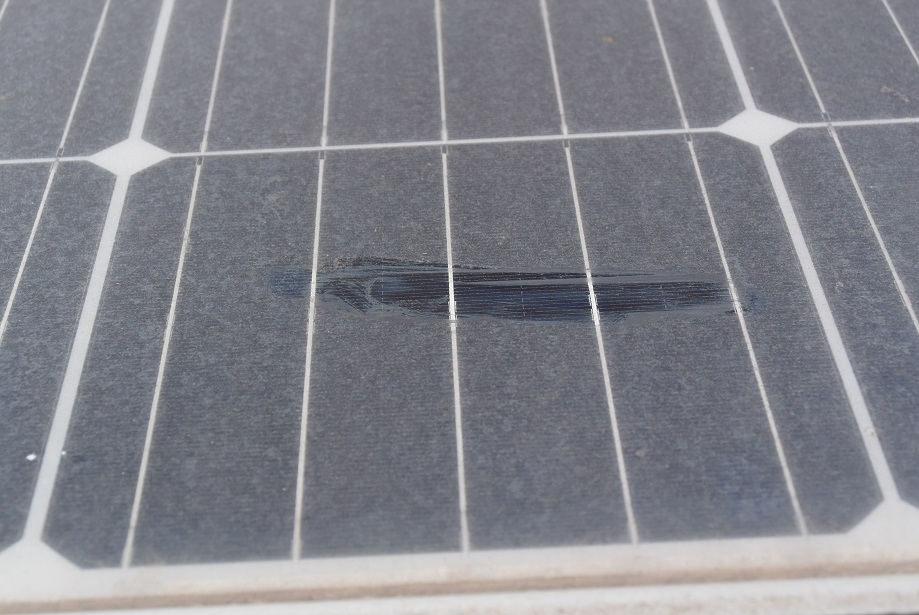

Je nutné solární panely mýt?
Obvykle není potřeba solární panely mýt. Ale v závislosti na umístění panelů – v blízkosti silnice nebo výroby, kde se tvoří prach, pravidelné mytí panelů může vést k výraznému zvýšení výroby, přesněji vyrovnat ztráty způsobené znečištěním.
Jak správně umístit solární panely?
Solární panely je lepší orientovat přesně na jih, bez ohledu na „přetížení“ střídače solárními panely. To zajistí maximální produkci na roční bázi. Pokud však potřebujete rovnoměrnější generování po celý den, je lepší umístit panely na východ-západ.
Jaký je nejlepší úhel sklonu solárních panelů?
Optimální úhel instalace solárních panelů pro Ukrajinu je 30/35 stupňů, pro jih/sever Ukrajiny, resp. Použití návrhů s proměnným úhlem sklonu “jaro – léto – podzim – zima” může pomoci generovat více, ale obvykle mluvíme o 3-6%.
Jak vypočítat vzdálenost mezi řadami solárních panelů?
Při instalaci řad solárních panelů stačí dodržovat jednoduché pravidlo – vzdálenost mezi řadami solárních panelů by měla být 1,7 výšky. Za předpokladu, že konstrukce jsou umístěny na stejné horizontální linii. Pokud je nedostatek místa, je přední řada o něco nižší a začátek zadní řady je odpovídajícím způsobem zvednut výše od země.
Kolik solárních panelů je potřeba na 10 kW?
Kapacity panelů neustále rostou. Pokud používáte nedávno populární 500W model, pak bude stačit pouze 20 solárních panelů, pro získání špičkového výkonu 10 kW. Zabraná plocha však zůstává téměř nezměněna ve srovnání s 340 nebo 450 panely a je těsně pod 50 m2.
Jaké solární panely jsou populární v roce 2021?
Je vhodné vybírat solární panely od spolehlivých a důvěryhodných výrobců.
Bylo sestaveno hodnocení nejlepších a nejoblíbenějších výrobců solárních panelů na světě, je vhodné se jimi řídit. Můžete si přečíst recenze téměř všech výrobců solárních panelů, které se prodávají na Ukrajině.
Jaká je cena solárních panelů a elektráren?
Náklady na solární stanici se skládají z poměrně velkého seznamu materiálů a prací. I když samozřejmě většinu ceny tvoří solární panely a měnič.
V roce 2021, náklady na solární stanici na klíč se pohybují od 500 do 700 USD za W . Je však lepší objednat zařízení o něco dražší, ale od důvěryhodné společnosti, která má zkušenosti a pozitivní uživatelské recenze. Chyby při instalaci totiž mohou vést k velkým ztrátám a požárům.
Jaká je záruka na solární panely?
standard Záruka na solární panely je 10 let a prodloužená záruční doba je 25 let pro zachování 80 % nebo více původního výkonu. V závislosti na výrobci může být záruka zkrácena na 5 let nebo prodloužena na 12 a více let. S ohledem na cenu zařízení, dlouhou záruční dobu a poměrně významný seznam problémů, které jsou považovány za záruční či nezáruční, je vhodné zaznamenat všechny podmínky písemně. To bude velmi užitečné v budoucích kontroverzních situacích.
Jako spolupracovník Amazonu získává tato stránka provize z kvalifikovaných nákupů. Pro více podrobností klikněte zde.
Tato otázka se často objevuje na fórech o solární energii. Jádrem otázky je „jak blízko by měly být k sobě, aby se minimalizovaly energetické ztráty? Všichni chceme z našich solárních systémů vytěžit maximum, včetně instalace baterií a panelů.
Maximální vzdálenost mezi solárními panely a bateriemi by měla být 20 až 30 stop. Čím kratší je vzdálenost mezi nimi, tím lépe. Dlouhé tenké kabely zvyšují energetické ztráty, protože vodič odolává proudu. Díky kratšímu a silnějšímu kabelu jsou ztráty energie při přenosu minimální.
Jak vzdálenost vede ke ztrátě energie při kabelovém přenosu
Jak vám potvrdí každý ostřílený uživatel solární energie, krátké kabely urychlí nabíjení solárního telefonu. To platí i pro solární panely a baterie. V důsledku Jouleova efektu se energie ztrácí ve formě tepla. U elektráren mohou ztráty dosáhnout 15 %. Výše ztrát v solárních systémech závisí na použitém kabelu, konstrukci solárního panelu a baterie a na tom, jak daleko jsou od sebe. I když jsou ztráty energie nevyhnutelné, neznamená to, že s tím nemůžeme nic dělat.
Pokud budete využívat solární energii, chcete tyto energetické ztráty co nejvíce minimalizovat. Naštěstí existují způsoby, jak to udělat, aniž byste zavolali profesionála.
Jak minimalizovat ztráty solární energie při kabelovém přenosu
Existují dva způsoby, jak snížit/zabránit ztrátě energie. Nejprve zmenšete vzdálenost mezi baterií a panely. Doporučuje se použít velký krátký kabel určený pro solární systémy. Solární optimalizované kabely, jako je WindyNation 8 AWG, určitě pomohou, pokud panely a baterie potřebují být daleko od sebe.
V RV jsou solární panely obvykle na střeše a baterie je umístěna uvnitř vozidla. Je mezi nimi jen pár stop, takže energetické ztráty jsou minimální. Vzdálenost 20-30 stop je v domácnostech důležitější, protože vzdálenost mezi nimi může být větší než 30 stop. pokud je vzdálenost delší než tato, ujistěte se, že používáte vysoce kvalitní kabel.
Druhým způsobem je použití vysokonapěťové baterie. Přenos vysokého napětí vytváří minimální proudy. To snižuje teplo ve vodiči a pomáhá šetřit energii. 12V baterie vyžadují hodně energie, aby přenesly proud. Systém 120W 12V má proud 10A. Pokud je odpor kabelu 0,1ohm, ztráta energie může být až 10W.
Pokud použijete 24V baterii, ztráta energie může být poloviční. Pokud musíte použít 12V baterie, umístěte je co nejblíže k panelu. V opačném případě použijte kabely s velkým průměrem, abyste snížili energetické ztráty. Je třeba poznamenat, že tyto ztráty jsou nejvíce patrné v malých až středně velkých solárních systémech. V systému 600 W lze tyto ztráty ignorovat.
Jak připojit solární panely, regulátor nabíjení a baterii
Nyní tedy máte správný kabel pro vaši baterii a solární panely. Je čas nastavit systém? Zatím ne, protože potřebujete také regulátor nabíjení, aby baterie fungovala hladce a bezpečně.Jak jsme již vysvětlili dříve, neměli byste připojovat solární panely přímo k baterii. Tím jsou zařízení vystavena riziku přetížení, přebití, náhlých přepětí atd.
Zde jsou kroky. Na vašich solárních panelech, bateriích a regulátoru nabíjení jsou štítky, kde jsou umístěny konektory. Viz instalační příručka. Ale proces je podobný těmto.
Důležité: Regulátor nabíjení by měl být umístěn vedle baterie, ne více než 3 stopy od sebe.. Ne nutně vedle panelů. Pokud jste systém nastavili před zakoupením ovladače, porovnejte rozdíl ve ztrátě energie. Při použití ovladače, zejména MPPT, je menší. Ať už používáte MPPT nebo PWM, oba ochrání vaše zařízení před změnami napětí.
Krok 1: Připojte vstupní svorky solárního panelu k regulátoru nabíjení. Pro připojení baterií a regulátoru nabíjení můžete použít stejné specifikace kabelu.
Krok 2: Připojte střídač k systému. Pokud nebudete používat zařízení napájená střídavým proudem, pokračujte dalším krokem.
Krok 3: Připojte baterii k ovladači. To vyžaduje kladný a záporný kabel.
Důležité: Regulátor nabíjení by měl být umístěn vedle baterie, ne více než 3 stopy od sebe.. Ne nutně vedle panelů. Pokud jste systém nastavili před zakoupením ovladače, porovnejte rozdíl ve ztrátě energie. Při použití ovladače, zejména MPPT, je menší. Ať už používáte MPPT nebo PWM, oba ochrání vaše zařízení před změnami napětí.
Proč potřebujete regulátor nabíjení
Regulátor nabíjení poskytuje ochranu pro vaše zařízení a solární panel. Reguluje tok napětí a proudu a zajišťuje, že baterie dostává maximum energie bez přebíjení. Pomocí MPPT ovladače, jako je Victron SmartSolar, můžete konfigurovat solární panely v sérii, abyste minimalizovali ztráty napájecího kabelu. S PWM regulátorem to není tak efektivní, ale stále snižuje energetické ztráty během kabelového přenosu.
Sériová konfigurace solárních panelů také zvyšuje výstupní napětí. To umožňuje použití delších vodičů bez ztráty výkonu. Napětí baterie a panelu však musí být stejné, jinak to nebude tak účinné. Pokud se neshodují, budete muset použít řadič MPPT. Regulátor převádí přebytečné napětí na ampéry pro rychlejší nabíjení.
Pokud máte malý solární systém, regulátor nabíjení PWM je tou správnou cestou. U rozsáhlých systémů a citlivé elektroniky je ale lepší investovat do kvalitního MPPT regulátoru nabíjení. To se neliší od nákupu drahého, ale vysoce kvalitního měniče, který zajistí, že vaše spotřebiče budou fungovat na optimální úrovni.
Jaký je správný regulátor nabíjení pro velikost vodiče baterie?
Výkon zesilovače regulátoru nabíjení určuje, jakou velikost kabelu (iAWG) byste měli použít. Pokud nemůžete najít konkrétní velikost drátu, vyberte další největší dostupný. Zvětšit velikost neuškodí, ale výběr menší velikosti může způsobit problémy. Toto jsou pouze obecné pokyny, proto si prosím vyhledejte v uživatelské příručce konkrétní velikosti vodičů.
| Velikost ovladače nabíjení (ampéry) | Velikost kabelového drátu |
|---|---|
| 10А | 16. SRPNA |
| 30А | 12. SRPNA |
| 40А | 10. SRPNA |
| 60А | 8. SRPNA |
| 80A-100A | 8. SRPNA |
Velikost kabelu je pouze jedním aspektem, který je třeba vzít v úvahu. Měli byste používat pouze vysoce kvalitní, flexibilní kabely. Nejlepší kabely jsou UL uvedeny, mají teplem smrštitelné bužírky, vysoce kvalitní dutinky, jsou odolné a jsou určeny pro solární systémy.
Většina solárních panelů s výkonem 50 wattů a vyšším používá vodiče 10 AWG.. S drátem 10 AWG může z panelu bez problémů téct proud 30 A. Pokud instalujete solární pole paralelně, je pro provoz regulátoru zapotřebí kombinace 3-8 AWG.
Pro vodiče, které spojují baterii a solární panel, můžete použít stejnou velikost vodičů v tabulce. Výjimkou jsou ovladače, které pracují se zdroji 12/24V, i když je solární panel 48VDC nebo více. Tyto ovladače přidávají ke vstupnímu proudu baterie. Jakou velikost drátu použít, vyhledejte v uživatelské příručce ovladače nabíjení.
Tabulka velikostí elektroinstalace solárních panelů pro obytné vozy, dodávky a karavany
Nastavení obytných vozů se velmi liší od jednoho k druhému, takže je nemožné poskytnout univerzálního průvodce. Nejlepší způsob, jak to zjistit, je zkontrolovat manuál k vašemu solárnímu panelu, baterii nebo jakékoli jiné solární komponentě, kterou chcete nastavit. V návodu je uvedeno, jakou velikost kabelu použít. Zde je však obecný průvodce velikostí, který můžete použít.
| Связь | Velikost kabelového drátu |
|---|---|
| Od autobusu k baterii | 2/0 |
| Od invertoru k autobusu | 2/0 |
| Regulátor nabíjení pro solární panel | 10 ha |
| Baterie pro regulátor nabíjení | Liší se, ale ne více než 3,2 stop od sebe |
| Kabely pro USB zařízení atd. | 12 ha |
Pokud je váš obytný vůz připraven na solární energii, může mít specifické rozměry pro umístění vodičů a kabelů. Výše uvedené figurky jsou vhodné pro většinu dodávek a obytných vozů, ale vaše se mohou lišit. Záleží také na tom, kolik baterií a komponentů budete instalovat. Čím vyšší je celkový příkon, tím větší průřez drátu musíte nainstalovat.
Tabulka rozměrů a vzdáleností solárního kabelu
Tato tabulka je pro procenta ztrát 2 % až 3 % (což je přijatelné) a systémy 12 V. Chcete-li použít graf, najděte zesilovač, který odpovídá vašemu solárnímu systému. Poté vyberte velikost kabelu a přizpůsobte ji odpovídající velikosti AWG v horní části. Pokud máte 20A solární systém a chcete použít 11 stop kabelu, potřebujete kabel 8 AWG.
