Betonové mezipodlažní schodiště v soukromém domě není tak běžné jako například dřevěné. Mnoho majitelů však raději staví právě takový monolitický a vzdává hold jeho spolehlivosti a trvanlivosti. Proces vytváření takového schodiště je velmi rozsáhlý, pracný a časově náročný úkol, který se obvykle snaží vyřešit okamžitě, dokonce i ve fázi budování stěn a instalace podlah. I když je možné „zasadit“ takový design do již postaveného domu.
Ceny za armatury
Kalkulačka pro výpočet minimálního počtu tyčí pro podélné vyztužení schodišť
Jednou z nejdůležitějších etap při výstavbě betonového monolitického schodiště je správné vyztužení konstrukce. Přesytit nalitý pochod kovem nemá moc smysl. To vede ke zvýšeným nákladům a zbytečnému zatěžování rozpětí. Navržený kalkulátor pro výpočet minimálního počtu táhel pro podélné vyztužení schodiště ukáže množství, které samo o sobě zajistí spolehlivost konstrukce. Samozřejmě se může lišit, ale pro prvotní vodítko je nutné jej znát.
Níže uvedeme několik vysvětlení k podstatě problému.
Kalkulačka pro výpočet minimálního počtu tyčí pro podélné vyztužení schodišť
Vysvětlivky k výpočtu.
Pokud jde o vyztužení, mnoho nezkušených stavebníků často dělá spoustu chyb. V zásadě se zcela oprávněně domnívají, že schodiště je velmi namáhaná konstrukce, která je vystavena značnému namáhání, snaží se je doslova „vycpat“ kovem. Používají se žlaby a úhelníky, kulaté nebo profilové trubky, „laťový plot“ nebo „pavučina“ výztužných tyčí a podobně.
Mnoho kovu není vůbec výhodou budoucí železobetonové konstrukce. Ale někteří „mistři“ dokonce dovádějí věci do takové absurdity
Přitom není potřeba takové přetěžování konstrukce schodiště. Rozpětí se naopak stává nadměrně masivní, což nijak neprospívá ani jemu, ani konstrukcím, na kterých spočívá. Kromě toho jsou náklady na válcovaný kov v moderní době velmi působivé a neodůvodněné náklady prudce rostou.
Dokument upravující hustotu podélné výztuže železobetonových konstrukcí dnes je Code of Rules SP 52 – 101-2003. Bylo dotaženo oproti SNiP 2.03.01 – 84. Ale i podle nových, přísnějších pravidel a i pro nejvíce namáhané stavební konstrukce musí být celková plocha průřezu podélné výztuže minimálně 0,25 % plochy průřezu betonu.

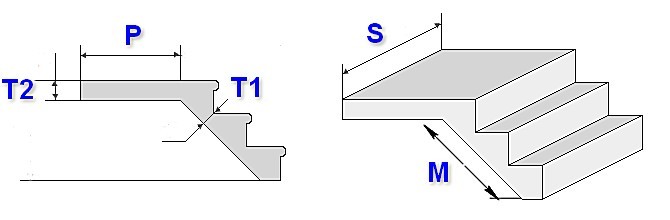

To je v zásadě základem pro algoritmus činnosti navrhovaného kalkulátoru. Šířka ramena schodiště a tloušťka takzvané „pracovní desky“ schodiště jsou brány v úvahu, to znamená bez zohlednění výstupků schodů. To je dobře znázorněno na obrázku níže.
Ceny cementu
V tomto případě nás zajímají rozměry S (šířka ramene) a T1 (tloušťka pracovní desky schodiště). Pokud má nosná plošina jinou tloušťku (T2), lze pro ni provést samostatný výpočet.
Výsledný počet tyčí se může zdát příliš malý. Pevnost konstrukce však bude zajištěna. Samozřejmě při správném výběru a umístění armatur:
- Používají se kování třídy ne nižší než AIII (A400), periodický profil.
- Průměr výztužných tyčí pro podélné vyztužení je nejméně 10 mm a pro délku konstrukce přesahující 3 metry – nejméně 12 mm.
- Minimální vzdálenost mezi výztužnými tyčemi „naprosto“ je minimálně 25÷30 mm. To je nezbytné, aby se výztužná klec nestala překážkou rovnoměrného rozložení litého betonového roztoku.
- Maximální vzdálenosti mezi osami podélné výztuže:
— s tloušťkou konstrukce (h) do 150 mm včetně — 200 mm
– o tloušťce větší než 150 mm – ne více než 1,5 h a současně – ne více než 400 mm.
- Ochranná vrstva betonu, od povrchu budoucí konstrukce k podélným výztužným tyčím, není menší než průměr výztuže, ale ne menší než 20 mm a ne větší než 50 mm.
Aby byla dodržena všechna tato pravidla, je často nutné zvýšit počet tyčí vzhledem k jejich vypočtenému počtu. Ale stále byste neměli být příliš horliví.
Podélné tyče jsou svázány do rámu s příčnými výztuhami. Pár slov o nich:
- Minimální tloušťka tyčí příčné výztuže je 0,25 průměru podélné výztuže, nejméně však 6 mm.
- Maximální instalační rozteč tyčí pepřové výztuže je 15 d nebo 500 mm. (d je průměr hlavní podélné výztuže).
- V deskách a trámech do tloušťky 150 mm nemusí být příčná výztuž použita vůbec, ale bez ní je stále nepohodlné vytvářet výztužný rám.
- Pokud se pro příčné vyztužení používá hotová svařovaná síť, pak rozměry jejích buněk nesmí být menší než 45 × 45 mm a ne větší než 100 × 100 mm. Síť by neměla být umístěna blíže k povrchu betonu než 15÷20 mm.
Kolik betonu bude potřeba?
Železobetonové schodiště je nutné vylévat v jednom kroku, aby byla zajištěna tuhost vytvořené konstrukce. To znamená, že je nutné předem spočítat objem roztoku, který bude nutné objednat, případně potřebné množství přísad pro míchání betonu na místě výkonu práce. S tím vám pomůže jeden speciální kalkulačka pro výpočet množství betonu na schody, zveřejněny na našem portálu.
