Před instalací a během provozu potrubí se doporučuje zkontrolovat funkci zpětného ventilu na potrubí. Chcete-li to provést, proveďte jednoduchou akci – posuňte páku rukojeti do strany. Voda by měla začít vytékat z otvoru. Pravidelné kontroly pro provozuschopnost zpětného ventilu vody umožňují identifikovat nesprávnou funkci hydraulického systému dříve, než dojde ke kritickým následkům.

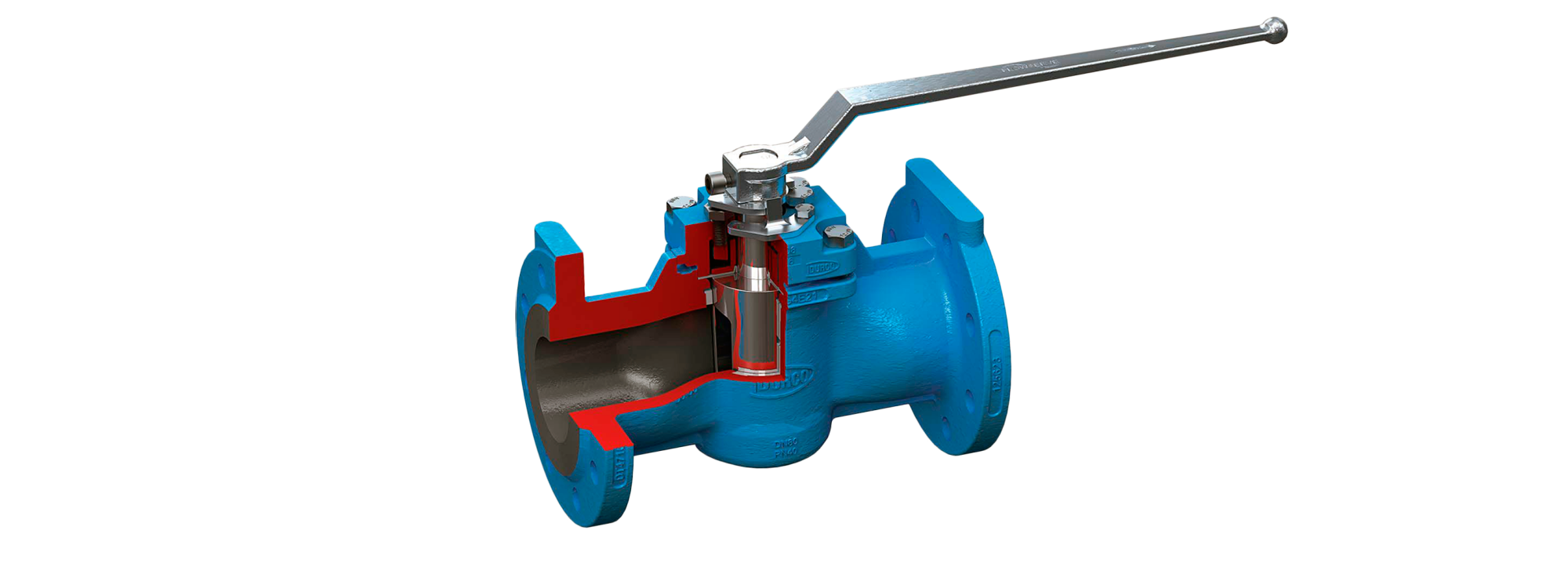

Potrubí, kterými jsou dopravována kapalná média, musí být vybavena uzavíracími armaturami. Minimální počet blokovacích bodů průtoku jsou dva: před vstupem do hydraulického hlavního potrubí a v místě demontáže. Toto schéma umožňuje v případě potřeby zablokovat část sítě. kulový ventil určené k otevírání a zavírání lumen potrubí, kterým se pohybuje kapalné médium. Název je dán tvarem součásti blokující tok – koule, celá nebo její část.
Princip činnosti zpětného ventilu
Ocelový zpětný ventil vybavené uzamykacím prvkem ve formě disku, uzávěru nebo mechanismu typu „klapka“, který automaticky uzavírá kanál. Uvnitř tělesa potrubních armatur je odlitek – sedlo, na které pevně dosedá blokovací prvek, když při utažení ventilu neproudí kapalina. Ventil se otevře, když se objeví tlak ze strany průtoku a kapalina volně proudí potrubím.
Těsné usazení ventilu je zajištěno pružinou, která jej vrátí do původní polohy při zastavení průtoku při uzavření ventilu na potrubí. Tlak kapaliny zvyšuje stupeň přitlačení šroubu proti sedlu. Uzavírací ventil se uzavře a zabrání vytékání kapaliny do potrubí.
Jak zkontrolovat zpětný ventil vody
Kontroly se provádějí dříve nainstalujte zpětný ventil pro vodu následující typy:
Musíte zkontrolovat parametry jako:
- tlak v potrubí;
- teplota
Skutečné ukazatele jsou porovnávány s těmi, které jsou uvedeny v technickém listu. Pokud je provoz zamýšlen v průmyslových podmínkách, kde jsou potrubí a kanalizační sítě velké, jsou navíc instalována speciální signalizační zařízení a samotný hydraulický systém je izolován.
Jednoduchá kontrola konstrukce neodhalí problém uzavíracích ventilů. Zkontrolujte funkci ventilu Můžete zkontrolovat foukáním nebo průchodem vody kanálem – absolutně by neměl umožnit průchod kapaliny nebo plynu. Pokud se stane opak, došlo k poruše.
Profesionálové kontrolují kontrola výkonu ventilu takto:
- Chcete-li zjistit, jak správně se tyč pohybuje, je nutné vynaložit určité úsilí na stisknutí blokovací desky. Pohyb musí být rovnoměrný a pomalý, nejsou povoleny skoky, zkreslení a atypické zvuky.
- Dosedací plochy sedla a disku se musí vzájemně dotýkat bez mezer nebo deformací. Žádné prvky by neměly vyčnívat. Pouze v tomto případě bude zajištěna 100% těsnost konstrukce.
- Dalším prvkem zodpovědným za těsnost je O-kroužek. Deformace povrchu, praskliny, řezy a defekty nejsou povoleny.
Pokud jsou splněny všechny tři body, mechanismus funguje správně.
Co potřebujete ke kontrole zpětného ventilu: sada nástrojů
Zkontrolujte výkon ventilu zkontrolovat pomocí následujících nástrojů a zařízení:
- nastavitelné, nástrčné a očkové klíče;
- gumová nebo silikonová hadice malého průměru;
- nůž s tenkou, dlouhou, dobře nabroušenou čepelí;
- šroubováky s různými typy slotů – Phillips, hvězdička, ploché;
- digitální tester.
Tato zařízení stačí k otestování funkčnosti výrobku používaného v domácí vodovodní síti. Pokud je kontrola prováděna ve vztahu ke komplexnímu konstrukčnímu celku instalovanému na průmyslovém potrubí s výkonnými ventily v rozsáhlé kanalizační síti, je nutné ke stanovené sadě nářadí přidat minimálně:
Pomoc odborníků, jejichž specializace se týká průmyslových vodovodních systémů, nebude zbytečná. Vědí to jistě jak zkontrolovat činnost zpětného ventilu.
Selhání kontrolního ventilu: příznaky, příčiny, řešení problému
Existuje celý seznam důvodů proč porucha zpětného ventilu. Známky poruchy, její příčiny a způsob eliminace jsou uvedeny v tabulce.
Tabulka poruch a metod jejich odstranění
| problém | Příčina poruchy | Způsob opravy |
| Zpětný ventil umožňuje průchod pracovního média | Zvýšený tlak v systému | Normalizace tlaku |
| Zpětný ventil neumožňuje průchod pracovního média | Mechanismus ucpaný | Čištění zpětného ventilu od vodního kamene, nečistot, mechanických nečistot a rzi |
| Únik zpod spodního krytu | Deformace trupu | Prohlídka spodního krytu, jeho oprava nebo výměna |
| Zpětný ventil neumožňuje průchod pracovního média | Tlak ventilu neodpovídá otevíracímu tlaku | Nastavení provozních parametrů |
| Žádný průtok ve zpětném ventilu | Ve zpětném ventilu zůstala zátka nebo držák ventilu | Odstranění uzamykacího prvku |
| Zpětný ventil umožňuje průchod pracovního média | Sedlo a/nebo ventil poškozené cizími částicemi | Oprava, pokud to není možné – výměna dílů nebo celého zpětného ventilu |
| Je cítit cizí zápach | Zpětný ventil nemá správnou velikost | Montáž armatur menšího průměru |
| Ze zpětného ventilu je slyšet klepání | Silná turbulence pohybujícího se média / instalace v blízkosti odstředivého čerpadla / vibrace potrubí | Změna místa instalace |
| Prasklá spojka zpětného ventilu | Nadměrné zatížení kvůli připojeným potrubím. Použití přebytečného těsnicího materiálu | Vyložení krytu instalací dalších podpěr nebo kompenzátorů. Změňte montážní sílu ventilu |
Byla zjištěna nesprávná činnost zpětného ventilu: co dělat?
Podle algoritmu pro hledání příčin problému s potrubními armaturami je nutné zkontrolovat všechny komponenty potrubí, které přímo či nepřímo souvisejí s fungováním mechanismu. Nejčastěji je porucha odstraněna výměnou. Je to dáno neopravitelností konstrukce uzavíracího ventilu a nízkou cenou.
Je důležité si uvědomit, že vadná jednotka je nahrazena podobnou. K tomu potřebujete vědět:
- model uzlu;
- provozní tlak průtoku s otevřeným ventilem;
- spojovací průměr;
- typ připojení k potrubí.
Všechny tyto parametry potrubních armatur jsou uvedeny v průvodních dokumentech a částečně jsou uvedeny na samotném výrobku.
